KWALIFIKACJA INF8 - CZERWIEC 2017



PYTANIE NR 7.

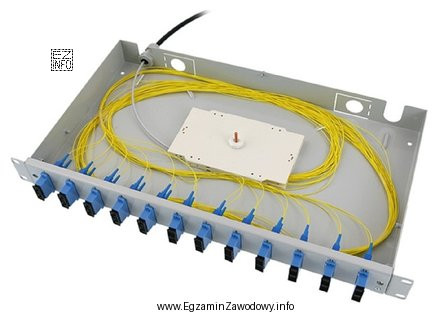

Na rysunku przedstawiono
Ilustracja przedstawia przełącznicę optyczną, co jest zgodne z kontekstem egzaminu zawodowego dla technika teleinformatyka w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przełącznica optyczna to element pasywny służący do zakończenia i uporządkowania włókien oraz krosowania połączeń w szafie teletechnicznej. Nie realizuje routingu ani przełączania ramek jak router czy przełącznik, i nie jest centralą telefoniczną. Rozpoznaje się ją m.in. po złączach/adapterach światłowodowych i układzie panelowym.

Pełne wyjaśnienie:

Przełącznica optyczna (często nazywana też krosownicą/ODF) jest elementem infrastruktury pasywnej w sieciach światłowodowych. Jej zadaniem jest:

  • zakończenie kabli światłowodowych (wprowadzenie włókien do kaset, organizacja zapasu),
  • udostępnienie portów optycznych (adapterów/złączy) na panelu czołowym,
  • umożliwienie krosowania połączeń za pomocą patchcordów optycznych oraz utrzymanie porządku i możliwości serwisowych.

Dlatego poprawna odpowiedź to przełącznica optyczna – nie jest to urządzenie, które przetwarza ruch sieciowy, tylko punkt dystrybucji i organizacji torów optycznych.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Centrala cyfrowa (PBX/centrala) jest urządzeniem telekomunikacyjnym do realizacji funkcji telefonicznych (zestawianie połączeń, sygnalizacja). Jej obudowa i interfejsy nie odpowiadają typowej przełącznicy optycznej, a funkcjonalnie to urządzenie aktywne.
  • Ruter brzegowy to aktywne urządzenie warstwy sieciowej, zwykle z portami Ethernet/SFP, kontrolą routingu, konfiguracją usług. Router służy do przesyłania pakietów między sieciami, a nie do pasywnej terminacji i krosowania włókien.
  • Przełącznik zarządzalny to aktywny switch warstwy 2/3 z portami (często RJ-45) i funkcjami zarządzania (VLAN, STP, QoS). Mimo że z zewnątrz może mieć "wiele portów", to jego rola jest inna niż przełącznicy: przełącznica nie ma funkcji przełączania ruchu ani konfiguracji.

Wskazówka egzaminacyjna: jeśli na ilustracji widzisz panel/urządzenie przypominające "tablicę z gniazdami" w szafie, zastanów się, czy są to złącza światłowodowe (adaptery) i czy element jest pasywny. Element pasywny nie ma typowych cech urządzeń aktywnych (wentylacja, zasilanie jako kluczowy element, diody statusu dla portów Ethernet itp.).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przełącznica optyczna i do czego służy?
Przełącznica optyczna to pasywny element infrastruktury światłowodowej, który służy do zakończenia włókien (np. w kasetach) oraz wyprowadzenia portów optycznych na panel. Ułatwia krosowanie połączeń patchcordami, porządkowanie zapasu kabla i serwis w szafie teletechnicznej.
Jak odróżnić przełącznicę optyczną od przełącznika zarządzalnego na zdjęciu?
Sprawdź typ portów: przełącznica ma zwykle adaptery/złącza światłowodowe na panelu i nie ma funkcji ruchu sieciowego. Przełącznik zarządzalny ma porty Ethernet (często RJ-45) i elementy typowe dla urządzeń aktywnych, np. diody statusu, opis prędkości portów i wyraźne wymagania zasilania.
Dlaczego przełącznica optyczna jest elementem pasywnym?
Jest pasywna, bo nie przetwarza sygnału i nie podejmuje decyzji o przesyłaniu danych. Jej rola to mechaniczne i organizacyjne zakończenie oraz połączenie torów optycznych (krosowanie). W praktyce oznacza to brak funkcji routingu, przełączania ramek, QoS czy VLAN – to realizują urządzenia aktywne.
Jakie złącza spotyka się najczęściej w przełącznicach optycznych?
W przełącznicach spotyka się różne standardy złączy optycznych, zależnie od projektu sieci i osprzętu. Na egzaminie ważniejsze jest rozpoznanie, że są to złącza światłowodowe (adaptery na panelu), a nie gniazda miedziane. O rodzaju złącza zwykle decyduje użyty system okablowania i urządzenia końcowe.
Czy ruter brzegowy może mieć porty światłowodowe jak przełącznica?
Tak, router może mieć interfejsy optyczne (np. moduły), ale to nadal urządzenie aktywne: ma konfigurację, realizuje routing i usługi sieciowe. Przełącznica optyczna nie ma funkcji logicznych sieci, tylko udostępnia porty do krosowania. Kluczowe jest więc rozróżnienie roli: transmisja i decyzje vs. terminacja i porządek okablowania.
Co to jest krosowanie światłowodów w przełącznicy?
Krosowanie to łączenie torów światłowodowych poprzez przepięcie patchcordów pomiędzy portami na panelu przełącznicy. Dzięki temu można zmieniać przebieg połączeń bez ingerowania w spawy lub stałe zakończenia kabla. To przydatne w utrzymaniu sieci, przełączaniu usług oraz szybkim odtwarzaniu połączeń po awarii.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu przełącznicy na egzaminie?
Najczęściej myli się przełącznicę z przełącznikiem sieciowym, bo oba mogą mieć "dużo portów" na froncie. Błąd wynika z ignorowania typu złączy (optyczne vs. RJ-45) i z tego, że przełącznica wygląda jak panel. Pomaga pytanie kontrolne: czy ten element mógłby działać bez konfiguracji i bez funkcji sieciowych?
Kiedy w szafie rack stosuje się przełącznicę optyczną?
Stosuje się ją, gdy w węźle dystrybucyjnym trzeba zakończyć kable światłowodowe i zapewnić dostęp do portów optycznych dla urządzeń aktywnych (routerów, przełączników, OLT/ONT w zależności od technologii). Przełącznica porządkuje okablowanie, ułatwia serwis, opis torów oraz bezpieczne prowadzenie włókien.
Jakie elementy poza przełącznicą tworzą typowy tor światłowodowy w szafie?
Typowo spotkasz: kabel światłowodowy doprowadzający, kasety na zapas włókien i miejsce spawów, adaptery na panelu, a także przewody połączeniowe (patchcordy) do urządzeń aktywnych. Ważna jest też organizacja prowadzenia włókien (promienie gięcia) i czytelne oznaczenia portów.
Jak przygotować się do pytań obrazkowych z infrastruktury światłowodowej?
Ćwicz rozpoznawanie elementów na zdjęciach: przełącznice, kasety, adaptery, mufy, patchpanele miedziane, przełączniki i routery. Zwracaj uwagę na typy złączy, obecność elementów aktywnych (diody, wentylacja, porty RJ-45) oraz umiejscowienie w szafie. Dobrą metodą jest porównywanie 2–3 podobnych urządzeń obok siebie.
info

Statystycznie 60% uczniów zna prawidłową odpowiedź. średnie

Specjaliści zwracają uwagę: "Przełącznica optyczna to element pasywny służący do zakończenia i uporządkowania włókien oraz krosowania połączeń w szafie teletechnicznej."
