KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - CZERWIEC 2007



PYTANIE NR 32.
Na rysunku przedstawiono

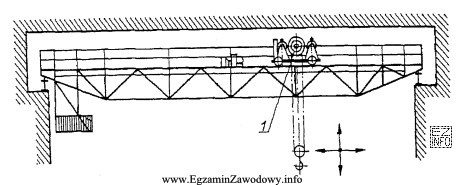

Ilustracja przedstawia schemat suwnicy pomostowej, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Suwnica pomostowa to dźwignica, w której most (pomost) porusza się po torowiskach zwykle zamocowanych do konstrukcji hali. Od suwnicy bramowej odróżnia ją brak "bramy" z podporami opartymi o posadzkę, a od żurawia przyściennego brak wysięgnika osadzonego na ścianie.

Pełne wyjaśnienie:

Odpowiedź "suwnicę pomostową" jest właściwa, gdy na rysunku widać typowy układ: most suwnicy (konstrukcja nośna) przemieszczający się wzdłuż hali po torowiskach, a po moście porusza się wózek z wciągnikiem i hakiem. Kluczowe jest to, że ruch odbywa się w dwóch prostopadłych kierunkach (jazda mostu oraz jazda wózka), co pozwala na obsługę znacznej powierzchni roboczej.

Dlaczego pozostałe odpowiedzi są niepoprawne:

  • "suwnicę bramową" rozpoznaje się po konstrukcji bramy: dwie podpory (nogi) oparte o podłoże oraz belka nośna między nimi. Taki układ pracuje zwykle na zewnątrz lub w miejscach, gdzie nie ma torowisk na konstrukcji hali. Jeśli na rysunku nie ma wyraźnych podpór-bramy, nie jest to suwnica bramowa.
  • "żuraw przyścienny" ma wysięgnik (ramię) zamocowany do ściany lub słupa i obraca się (najczęściej w pewnym zakresie). W żurawiu punkt podparcia jest przy ścianie, a nie w formie mostu jezdnego poruszającego się po torowisku.
  • "przenośnik podwieszony" służy do ciągłego lub okresowego transportu ładunków na trasie, zwykle z wieszakami/wózkami wzdłuż jednej drogi. Nie ma typowego dla suwnicy wózka jezdnego po moście i nie realizuje pracy w polu (obszarze 2D) jak suwnica.

Wskazówka egzaminacyjna: przy rozpoznawaniu dźwignic na rysunkach szukaj elementów nośnych i sposobu podparcia: torowisko na konstrukcji hali sugeruje suwnicę pomostową, nogi oparte o podłoże sugerują suwnicę bramową, a wysięgnik przy ścianie sugeruje żuraw przyścienny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest suwnica pomostowa?
Suwnica pomostowa to dźwignica, w której most porusza się po torowiskach (najczęściej w hali), a po moście jeździ wózek z wciągnikiem i hakiem. Umożliwia przemieszczanie ładunku w dwóch kierunkach oraz podnoszenie i opuszczanie.
Jak odróżnić suwnicę pomostową od suwnicy bramowej na rysunku?
Sprawdź sposób podparcia konstrukcji. Suwnica pomostowa zwykle porusza się po torowiskach zamocowanych do konstrukcji obiektu (np. słupów hali) i nie ma "nóg" bramy. Suwnica bramowa ma wyraźne podpory (nogi) oparte o podłoże i tworzy kształt bramy.
Dlaczego żuraw przyścienny nie jest suwnicą?
Żuraw przyścienny pracuje na wysięgniku mocowanym do ściany lub słupa i zwykle wykonuje ruch obrotowy w pewnym zakresie. Suwnica ma most jezdny przemieszczający się po torowiskach oraz wózek jezdny po moście, co daje inną kinematykę i większe pole pracy.
Co to jest przenośnik podwieszony i do czego służy?
Przenośnik podwieszony to urządzenie transportu bliskiego do przemieszczania ładunków wzdłuż ustalonej trasy (np. toru podwieszonego). Ładunki są przenoszone na wieszakach lub wózkach. W odróżnieniu od suwnicy nie pracuje typowo w "polu" hali, tylko na określonej linii/trasie.
Jakie elementy suwnicy pomostowej najczęściej widać na schemacie?
Najczęściej rozpoznasz: most (konstrukcja nośna), torowisko (droga jazdy mostu), wózek (jazda po moście), wciągnik oraz hak. Czasem widać też zasilanie (np. szynoprzewód) i kabinę/operatora.
Czy suwnica pomostowa zawsze pracuje wewnątrz hali?
Najczęściej kojarzy się z halą, bo torowiska bywają oparte o konstrukcję budynku, ale nie jest to reguła absolutna. Istotą jest układ mostu jezdnego poruszającego się po torowiskach. W praktyce spotyka się różne rozwiązania zależnie od potrzeb transportowych i konstrukcji obiektu.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu suwnic na rysunkach?
Częsty błąd to wybór "suwnicy bramowej" tylko dlatego, że widać belkę i hak. Warto zawsze sprawdzić, czy są podpory bramy oparte o podłoże. Inny błąd to mylenie suwnicy z żurawiem, gdy na rysunku jest widoczny wciągnik, ale brak wysięgnika.
Kiedy w praktyce stosuje się suwnicę pomostową w produkcji?
Stosuje się ją tam, gdzie trzeba często przemieszczać ciężkie detale w obrębie hali: np. między stanowiskami obróbki, montażu i magazynem międzyoperacyjnym. Ułatwia manipulację ładunkiem, skraca czasy transportu i pozwala obsłużyć duży obszar roboczy bez zajmowania posadzki.
Jakie cechy konstrukcyjne wskazują na torowisko suwnicy?
Torowisko to element, po którym poruszają się koła mostu: często jest to para równoległych belek/szyn po obu stronach obszaru pracy. Na rysunku może być pokazane jako linie prowadzące wzdłuż hali, na których opiera się i przemieszcza most suwnicy.
Jak przygotować się do zadań z rozpoznawania maszyn na ilustracjach?
Ćwicz na zestawach rysunków i zdjęć: naucz się rozpoznawać sposób podparcia, kierunki ruchu i charakterystyczne elementy (most, nogi bramy, wysięgnik). Pomaga też robienie własnych notatek porównawczych: "co ma suwnica", "co ma żuraw", "co ma przenośnik".
info

Statystycznie 67% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że suwnica pomostowa to dźwignica, w której most (pomost) porusza się po torowiskach zwykle zamocowanych do konstrukcji hali.

Materiały:

  • Podręczniki i skrypty z zakresu urządzeń transportu bliskiego (UTB) dla mechaników
  • Katalogi i instrukcje producentów suwnic (budowa mostu, wózka, torowiska)
  • Materiały dydaktyczne z rysunku technicznego: rozpoznawanie obiektów na schematach
