KWALIFIKACJA BUD15 - STYCZEŃ 2015



PYTANIE NR 14.

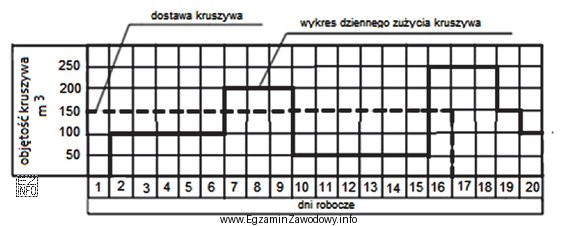

Na rysunku przedstawiono harmonogram dostaw oraz dziennego zużycia kruszywa łamanego przeznaczonego do wykonania podbudowy zasadniczej autostrady. Z harmonogramu wynika, że
Ilustracja przedstawia wykres słupkowy związany z harmonogramem dostaw i dziennego zużycia kruszywa łamanego, które jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawne jest stwierdzenie: "w pierwszym dniu dostarczono na budowę 150 m3 kruszywa", ponieważ bezpośrednio wynika ono z odczytu wartości dostawy w dniu 1 na harmonogramie. Pozostałe odpowiedzi dotyczą liczby dni dostaw, przesunięcia startu lub równości zużycia, co nie zgadza się z przebiegiem danych na wykresie.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność odczytywania danych z harmonogramu (zestawienia/wykresu), na którym pokazano dwa przebiegi: dostawy kruszywa oraz dzienne zużycie podczas wykonywania podbudowy zasadniczej autostrady.

Aby wskazać poprawną odpowiedź, należy:

  • zidentyfikować na harmonogramie serię odpowiadającą dostawie (nie zużyciu),
  • odszukać dzień 1 w osi czasu,
  • odczytać z osi wartości (w m3) wielkość dostawy przypisaną do tego dnia.

Odpowiedź "w pierwszym dniu dostarczono na budowę 150 m3 kruszywa" jest poprawna, bo jest to bezpośredni odczyt z harmonogramu dla pierwszego dnia w części dotyczącej dostaw.

Dlaczego pozostałe stwierdzenia są niepoprawne w kontekście takiego harmonogramu?

  • "kruszywo na budowę dostarczano przez 19 dni" – wymaga policzenia liczby dni, w których występuje dostawa. Jeśli harmonogram pokazuje inną liczbę dni z dostawami (np. przerwy, inne zakończenie), to to zdanie będzie sprzeczne z wykresem.
  • "dostawę kruszywa rozpoczęto 2 dni przed rozpoczęciem robót" – to porównanie dwóch momentów startu (dostawy vs rozpoczęcie robót/zużycia). Żeby było prawdziwe, na harmonogramie musiałby być wyraźny dwudniowy "wyprzedzający" okres dostaw bez zużycia; jeśli takiego przesunięcia nie ma albo jest inne, zdanie jest fałszywe.
  • "zużycie kruszywa było jednakowe przez cały czas wykonywania robót" – równe zużycie oznaczałoby stałą wartość każdego dnia (linia pozioma lub identyczne słupki). Jeżeli harmonogram pokazuje wahania (np. większe zużycie w dniach intensywnych robót), stwierdzenie nie jest spełnione.

Wskazówka egzaminacyjna: najczęstsze błędy to pomylenie legendy (dostawa vs zużycie) oraz odczyt wartości z niewłaściwej skali. Zawsze sprawdź jednostkę (m3) i to, czy odczytujesz serię "dostaw", a nie "zużycia".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać z harmonogramu wielkość dostawy w danym dniu?
Najpierw ustal, która seria na wykresie oznacza dostawy (legenda/kolor). Następnie znajdź wybrany dzień na osi czasu i odczytaj wartość z osi pionowej w odpowiedniej jednostce (np. m3). Uważaj, by nie odczytać przypadkiem serii "zużycie".
Dlaczego na harmonogramie porównia się dostawy i dzienne zużycie kruszywa?
Porównanie dostaw i zużycia pozwala sprawdzić, czy na budowie jest wystarczający zapas, by utrzymać ciągłość robót. Gdy zużycie przewyższa dostawy, grozi przestój. Gdy dostawy są zbyt duże, rośnie składowanie i ryzyko problemów organizacyjnych.
Co oznacza, że zużycie kruszywa jest jednakowe przez cały czas robót?
Oznacza to, że każdego dnia wbudowuje się taką samą ilość kruszywa. Na wykresie byłaby to linia pozioma lub słupki o identycznej wysokości. W praktyce zużycie często się zmienia przez warunki pogodowe, dostępność sprzętu i rytm robót, więc trzeba to potwierdzić odczytem.
Kiedy można stwierdzić, że dostawy zaczęły się przed rozpoczęciem robót?
Wtedy, gdy na harmonogramie widać dni, w których występuje dostawa, a zużycie jeszcze nie występuje (zużycie = 0 lub brak słupka/odcinka). Różnicę dni liczy się po osi czasu. Kluczowe jest poprawne rozróżnienie serii danych i początku robót.
Jakie błędy najczęściej popełnia się przy interpretacji takiego harmonogramu?
Najczęstsze pomyłki to: odczyt z niewłaściwej skali, pomylenie dostaw z zużyciem (zła legenda), błędne policzenie dni z powodu przerw w harmonogramie oraz mylenie "pierwszego dnia robót" z "pierwszym dniem na wykresie". Pomaga systematyczne sprawdzenie osi i jednostek.
Czy do takiego pytania trzeba wykonywać obliczenia?
Zwykle nie. Najczęściej jest to zadanie na odczyt wartości (np. ile m3 dostarczono w dniu 1) lub proste porównanie przebiegów. Obliczenia mogą się pojawić tylko wtedy, gdy trzeba policzyć liczbę dni z dostawą albo wyznaczyć różnicę dostawa–zużycie.
Jak rozpoznać liczbę dni, przez które trwały dostawy kruszywa?
Policz dni, w których na harmonogramie występuje niezerowa wartość dostawy (np. słupek/odcinek serii "dostawa"). Nie zakładaj, że dostawa jest codziennie. Uważaj na dni bez dostaw (przerwy), bo one zmieniają wynik liczenia i często są pułapką egzaminacyjną.
Co to jest kruszywo łamane i gdzie się je stosuje w drogownictwie?
Kruszywo łamane to materiał ziarnisty uzyskany przez kruszenie skał, o kanciastych ziarnach. W drogownictwie stosuje się je m.in. w warstwach konstrukcyjnych nawierzchni, takich jak podbudowa, gdzie liczy się nośność i klinowanie ziaren. Dobór frakcji zależy od projektu i technologii.
Dlaczego na budowie nie zawsze opłaca się mieć bardzo duży zapas kruszywa?
Duży zapas zmniejsza ryzyko przestojów, ale zwiększa koszty i problemy organizacyjne: potrzeba większej powierzchni składowania, rośnie ryzyko zanieczyszczenia materiału, mieszania frakcji i strat przy przeładunku. Dlatego harmonogram dostaw dobiera się tak, by bilansować ciągłość robót i logistykę.
Jak przygotować się do zadań z harmonogramów na egzaminie technika budowy dróg?
Ćwicz odczyt wykresów: wartości z osi, rozpoznanie legendy i liczenie dni z występowaniem zdarzeń (dostawa/zużycie). Rób zadania z bilansem zapasów (dostawa minus zużycie) i zwracaj uwagę na jednostki (m3, t). Na egzaminie zawsze sprawdź, czego dotyczy seria danych.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że poprawne jest stwierdzenie: "w pierwszym dniu dostarczono na budowę 150 m3 kruszywa", ponieważ bezpośrednio wynika ono z odczytu wartości dostawy w dniu 1 na harmonogramie.

Materiały:

  • Podręczniki i skrypty z organizacji robót budowlanych (harmonogramowanie, logistyka budowy)
  • Materiały dydaktyczne dotyczące robót ziemnych i konstrukcji nawierzchni (warstwy, podbudowy, materiały)
  • Ćwiczenia z odczytu wykresów i harmonogramów (zestawienia dzienne/tygodniowe dostaw i zużycia)
