Instalacja wodociągowa dwustrefowa dzieli budynek na dwie części wysokościowe, aby zapewnić wymagane ciśnienie wody na wszystkich kondygnacjach. Dolna strefa bywa zasilana bezpośrednio z przyłącza, a strefa górna wymaga urządzenia podnoszącego ciśnienie, np. hydroforu (zestawu pompowego ze zbiornikiem ciśnieniowym).
Kluczowe w pytaniu jest rozpoznanie typu rozdziału instalacji, czyli położenia przewodów rozdzielczych względem pionów i punktów poboru:
- Rozdział dolny – przewody rozdzielcze prowadzi się u podstawy danej strefy, a piony wznoszą się do góry i zasilają punkty czerpalne na kolejnych kondygnacjach.
- Rozdział górny – przewody rozdzielcze są na górze strefy, a piony opadają w dół do punktów czerpalnych.

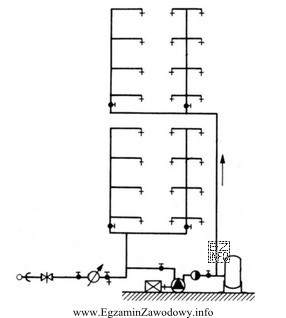

Na przedstawionym schemacie w obu strefach widać, że przewody poziome (rozdzielcze) znajdują się na dole odpowiedniej grupy pionów, a następnie piony prowadzą wodę w górę do punktów czerpalnych. To jednoznacznie wskazuje na rozdział dolny. Dodatkowo w strefie górnej zaznaczono zasilanie poprzez hydrofor – element odpowiedzialny za utrzymanie/podniesienie ciśnienia dla wyższych kondygnacji.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "górnym i hydroforem" – myli położenie przewodów rozdzielczych: na schemacie nie są one na górze stref, więc rozdział górny nie pasuje.
- "dolnym dla I strefy i górnym dla II strefy" – zakłada różne typy rozdziału w strefach, a na rysunku w obu strefach przewody rozdzielcze są u podstawy, więc obie są w rozdziale dolnym.
- "górnym dla I strefy i dolnym dla II strefy" – również nie zgadza się z przebiegiem przewodów w I strefie, gdzie przewód rozdzielczy znajduje się na dole.
Wskazówka egzaminacyjna: nie utożsamiaj "strefy górnej" z "rozdziałem górnym". Strefa opisuje podział wysokościowy, a rozdział opisuje układ przewodów (gdzie jest poziom rozdzielczy i w którą stronę biegną piony).
