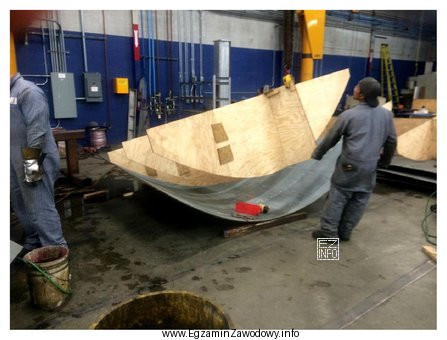

Kontrola dokładności gięcia blach poszycia kadłuba polega na porównaniu rzeczywistego kształtu ugiętej blachy z kształtem wymaganym przez dokumentację (krzywizny, promienie, "skręcenie" powierzchni). W praktyce, gdy element ma kształt przestrzenny (nie jest tylko łukiem w jednej płaszczyźnie), stosuje się przyrządy, które odwzorowują geometrię w więcej niż jednym kierunku. Taką funkcję spełnia szablon skrzynkowy – pozwala ocenić, czy blacha po gięciu i ewentualnym doginaniu odpowiada zadanej powierzchni.
Dlaczego "szablon skrzynkowy" jest poprawny?
Jest to narzędzie kontrolne do sprawdzania kształtu elementów o złożonej geometrii. Przykładanie szablonu do blachy umożliwia wykrycie miejsc "niedogniętych" lub "przegniętych" oraz ocenę płynności krzywizny.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Denniki obłowe to elementy konstrukcyjne (część układu wręgowo-dennikowego/dna), a nie przyrząd pomiarowy do kontroli gięcia poszycia. W kontekście kontroli gięcia byłyby mylącym skojarzeniem z budową kadłuba, nie z metrologią warsztatową.
- Szablony podbudowy mogą odnosić się do oprzyrządowania lub wzorników stosowanych przy wykonywaniu podkonstrukcji/podbudowy, ale nie jest to typowe określenie narzędzia służącego bezpośrednio do sprawdzania dokładności gięcia blach poszycia na rysunku kontrolnym.
- Szablon płaski sprawdza zwykle kształt w jednej płaszczyźnie (np. pojedynczy łuk). Przy złożonych krzywiznach poszycia może być niewystarczający, bo nie kontroluje pełnej geometrii przestrzennej.
Wskazówka egzaminacyjna: w zadaniach "na rysunku" najpierw ustal, czy pokazano element konstrukcyjny, czy przyrząd kontrolny. Jeśli narzędzie "obejmuje" fragment powierzchni i pozwala oceniać dopasowanie przestrzenne, najczęściej chodzi o szablon skrzynkowy.
