KWALIFIKACJA INF9 - CZERWIEC 2019



PYTANIE NR 6.
Na rysunku przedstawiono

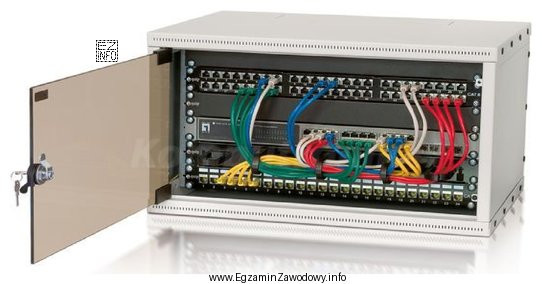

Ilustracja przedstawia szafę RACK, która jest używana w kontekście telekomunikacyjnym, szczególnie w zawodzie montera sieci
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Szafa RACK to standardowa szafa teleinformatyczna do montażu urządzeń i osprzętu (np. patchpaneli, switchy) w systemie 19-calowym. W odróżnieniu od terminala NT (urządzenia terminującego) oraz szafy zewnętrznej, ma konstrukcję przystosowaną do montażu modułów na szynach i zwykle jest przeznaczona do wnętrz.

Pełne wyjaśnienie:

Rozpoznanie elementu na ilustracji wymaga skojarzenia wyglądu i przeznaczenia z typowymi elementami infrastruktury teleinformatycznej.

"szafę RACK." wybiera się wtedy, gdy obraz przedstawia szafę teleinformatyczną (najczęściej 19-calową) przeznaczoną do montażu urządzeń oraz osprzętu na elementach montażowych (prowadnicach/szynach). Taka szafa służy do porządkowania instalacji: umieszcza się w niej m.in. panele krosowe, przełączniki, routery, zasilanie i organizację kabli.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "terminal NT." – to nie jest szafa instalacyjna, tylko urządzenie (zwykle niewielkie), które pełni funkcję zakończenia/terminacji sieci po stronie abonenta. Na zdjęciach/rysunkach bywa pokazywane jako mała skrzynka/urządzenie, a nie wysoka szafa do montażu wielu elementów.
  • "szafę zewnętrzną." – szafy zewnętrzne są projektowane do pracy na zewnątrz (odporność na warunki atmosferyczne, szczelność, zabezpieczenia antykorozyjne, inna konstrukcja drzwi i uszczelnień). Jeśli ilustracja pokazuje typową szafę do wnętrz z profilem montażowym dla 19 cali, nie jest to wariant zewnętrzny.
  • "zasobnik kablowy." – zasobnik służy do magazynowania/zapasu kabla (organizacja pętli, zapasu długości), a nie do montażu urządzeń w standardzie RACK. Zwykle ma inną formę (bęben/pojemnik/uchwyt), nie przypomina klasycznej szafy teleinformatycznej.

Wskazówka egzaminacyjna: przy pytaniach obrazkowych najpierw ustal, czy obiekt jest urządzeniem (małe, pojedyncza funkcja) czy elementem zabudowy (szafa/obudowa do montażu wielu komponentów). To często najszybciej eliminuje błędne skojarzenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest szafa RACK i do czego służy w telekomunikacji?
Szafa RACK to standardowa szafa (najczęściej 19-calowa) do montażu urządzeń i osprzętu teleinformatycznego, np. patchpaneli, przełączników, routerów i organizacji okablowania. Ułatwia porządek, serwis, chłodzenie i bezpieczne prowadzenie kabli w węzłach lub serwerowniach.
Jak odróżnić szafę RACK od szafy zewnętrznej na zdjęciu?
Szafa RACK do wnętrz zwykle ma konstrukcję "serwerową" z profilami montażowymi i miejscem na urządzenia 19", często z perforacją wentylacyjną. Szafa zewnętrzna ma cechy odporności środowiskowej: szczelniejsze drzwi, uszczelki, solidniejsze zamknięcia i obudowę przystosowaną do warunków atmosferycznych.
Co oznacza skrót NT w kontekście sieci abonenckich?
NT (Network Termination) odnosi się do elementu/urządzenia terminującego sieć po stronie abonenta. W praktyce jest to zwykle niewielkie urządzenie lub moduł stanowiący punkt zakończenia usługi, a nie szafa montażowa. Na egzaminie NT rozpoznaje się bardziej jako "urządzenie" niż "obudowę instalacyjną".
Dlaczego terminal NT nie jest tym samym co szafa RACK?
Terminal NT pełni pojedynczą funkcję zakończenia/terminacji łącza dla abonenta i jest małym urządzeniem. Szafa RACK to element infrastruktury (zabudowa), w której montuje się wiele urządzeń i osprzętu w standardzie 19". Różnią się zarówno rozmiarem, jak i przeznaczeniem oraz sposobem montażu elementów.
Co to jest zasobnik kablowy i kiedy się go stosuje?
Zasobnik kablowy służy do uporządkowanego przechowywania zapasu kabla (pętli zapasowej) lub organizacji prowadzenia kabla w instalacji. Stosuje się go tam, gdzie trzeba zostawić rezerwę długości na przyszłe prace serwisowe. Zwykle nie ma formy wysokiej szafy z profilami montażowymi jak w RACK.
Jakie elementy najczęściej montuje się w szafie RACK w budynku?
W typowej szafie RACK spotyka się osprzęt pasywny (np. panele krosowe/patchpanele) oraz urządzenia aktywne (np. przełączniki, routery) i elementy zasilania/organizacji przewodów. Celem jest zebranie infrastruktury w jednym miejscu, ułatwiając oznaczenia, testy, serwis i rozbudowę.
Jakie błędy najczęściej popełnia się w pytaniach "Na rysunku przedstawiono"?
Najczęstsze błędy to wybór odpowiedzi po samym słowie kluczowym (np. "szafa" → "szafa zewnętrzna"), ignorowanie skali obiektu (urządzenie vs zabudowa) oraz patrzenie tylko na jeden detal zdjęcia. Pomaga szybka checklista: rozmiar, przeznaczenie, elementy montażowe 19", odporność na warunki.
Czy szafa RACK zawsze oznacza standard 19 cali?
W praktyce teleinformatycznej "RACK" najczęściej kojarzy się ze standardem 19" dla urządzeń i osprzętu. Na egzaminach zwykle właśnie ten typ jest rozpoznawany. Jeśli jednak pojawiają się inne systemy montażowe, to na ilustracji powinno to wynikać z konstrukcji i prowadnic; wtedy trzeba czytać cechy, nie samą nazwę.
Kiedy stosuje się szafy zewnętrzne w sieciach telekomunikacyjnych?
Szafy zewnętrzne stosuje się, gdy elementy sieci muszą pracować poza budynkiem, np. w punktach dystrybucyjnych lub na terenach, gdzie nie ma pomieszczenia technicznego. Muszą chronić osprzęt przed wilgocią, pyłem i wahaniami temperatur. W przeciwieństwie do RACK, priorytetem jest odporność środowiskowa.
Jak przygotować się do rozpoznawania osprzętu telekomunikacyjnego na ilustracjach?
Warto uczyć się ze zdjęć i katalogów producentów: szafy RACK, obudowy zewnętrzne, zakończenia abonenckie i organizatory kabli. Dobrą metodą jest tworzenie fiszek "obraz + 3 cechy rozpoznawcze + zastosowanie". Na egzaminie najpierw ustal funkcję (terminacja, montaż, ochrona, zapas kabla), potem wybierz nazwę.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że szafa RACK to standardowa szafa teleinformatyczna do montażu urządzeń i osprzętu (np. patchpaneli, switchy) w systemie 19-calowym.
