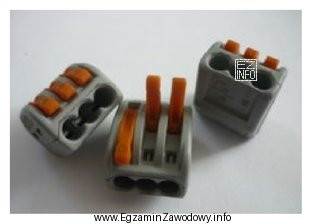

Pytanie sprawdza umiejętność rozpoznawania osprzętu łączeniowego na podstawie rysunku, co w praktyce jest potrzebne podczas montażu i eksploatacji urządzeń oraz weryfikacji zgodności z dokumentacją.
Odpowiedź "złączki bezgwintowe" jest właściwa, gdy na rysunku widać zaciski, w których nie występuje śruba dociskowa ani elementy gwintowane odpowiedzialne za unieruchomienie żyły przewodu. W rozwiązaniach bezgwintowych docisk realizuje zwykle mechanizm sprężynowy lub dźwigniowy, co pozwala na szybszy montaż i ogranicza ryzyko niedokręcenia połączenia.
Dlaczego pozostałe odpowiedzi są niepoprawne w takim rozpoznaniu:
- "złączki gwintowe" – ten typ rozpoznaje się po obecności śruby (łba śruby) i toru gwintu; przewód dociskany jest mechanicznie przez wkręt, co jest cechą odróżniającą od złączek bezgwintowych.
- "listwy zaciskowe" – listwa to zwykle zestaw wielu zacisków w jednej obudowie lub na wspólnym nośniku, często opisywany jako element do rozdziału/łączenia wielu obwodów. Pojedyncze złączki w typowej formie nie muszą stanowić listwy.
- "złączki szynowe" – złączki tego typu są projektowane do montażu na szynie (np. w szafie), co zwykle wiąże się z charakterystyczną stopką/zatrzaskiem i geometrią przystosowaną do osadzenia na szynie. Sam brak śruby nie przesądza o "szynowości"; decyduje przeznaczenie i sposób montażu.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono" szukaj cechy diagnostycznej (np. śruba vs sprężyna, sposób montażu, liczba torów zaciskowych), a nie tylko ogólnego kształtu obudowy.
