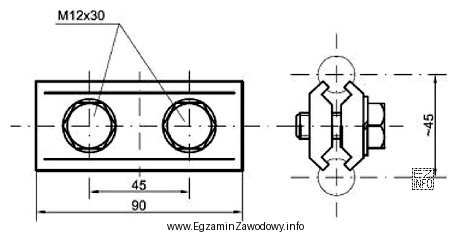

Na rysunku technicznym w dwóch rzutach widać element skręcany śrubą z dwoma symetrycznymi szczękami. W każdej szczęce wykonano wyprofilowane gniazda, a w rzucie bocznym zaznaczono (linią przerywaną) miejsca, w których układają się dwa równoległe przewody/cięgna. To typowa cecha uchwytów i zacisków równoległych stosowanych w osprzęcie sieci trakcyjnej.
Odpowiedź "uchwyt równoległy rozjazdowy" jest właściwa, ponieważ konstrukcja pokazuje uchwyt przeznaczony do pracy z parą równoległych elementów przewodzących oraz skręcanie śrubowe zapewniające docisk i stabilność. W rejonach rozjazdów stosuje się osprzęt, który pozwala utrzymać właściwe położenie i równoległość przewodów oraz przenieść siły mechaniczne bez uszkodzeń przewodu.
Pozostałe propozycje są mniej trafne z punktu widzenia funkcji i geometrii:
- "złączka śrubowa przewodów jezdnych" sugeruje typową złączkę do łączenia końców przewodu wzdłużnie (naprawczo/łączeniowo). Na rysunku nie widać układu wskazującego na osiowe łączenie odcinków przewodu, tylko uchwyt obejmujący dwa równoległe "tory" ułożenia.
- "zacisk równoległy lina – przewód jezdny" wskazuje na połączenie elementów różnego typu (lina i przewód), często o innych średnicach i innym profilu gniazd. Na rysunku gniazda wyglądają na symetryczne, co bardziej pasuje do uchwytu dla dwóch podobnych elementów.
- "uchwyt odległościowy do przewodów jezdnych" zwykle kojarzy się z elementem, którego główną rolą jest utrzymanie odstępu między przewodami (często z wyraźnym dystansem/rozpórką). Tutaj dominują szczęki dociskowe i pojedyncze skręcenie, bez charakterystycznego członu dystansującego.
Wskazówka egzaminacyjna: przy rozpoznawaniu osprzętu zawsze analizuj jednocześnie funkcję (co ma trzymać i w jakim układzie), geometrię gniazd (jeden element czy dwa równoległe) oraz sposób mocowania (śruba, obejma, element dystansowy).
