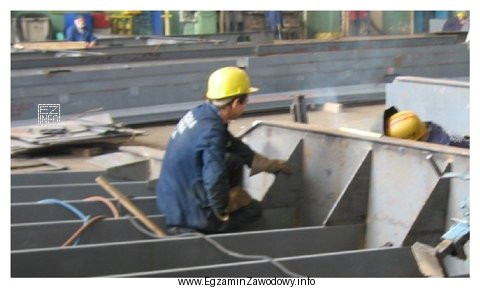

Na zdjęciu widać pracownika dopasowującego niewielki element z blachy o kształcie trójkąta lub trapezu, ustawiany w rejonie styku profili usztywniających z poszyciem. Taki element nie tworzy "szkieletu" kadłuba jako długi profil, tylko pełni rolę lokalnego wzmocnienia węzła konstrukcyjnego.
Węzłówka (blacha węzłowa) jest właśnie takim wzmocnieniem: montuje się ją w miejscach, gdzie spotykają się elementy podłużne i poprzeczne (np. wzdłużniki i wręgi) oraz poszycie. Jej zadaniem jest zwiększenie sztywności węzła i bardziej równomierne przenoszenie obciążeń, a w praktyce ograniczenie ryzyka koncentracji naprężeń i pęknięć w spoinach.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Denniki to elementy związane z układem dna kadłuba i mają charakter dłuższych części konstrukcyjnych, a nie małych wstawek z blachy wzmacniającej punkt połączenia.
- Wręgi to żebra poprzeczne (elementy kształtujące i usztywniające kadłub). Na zdjęciu nie jest montowany "żebrowy" element poprzeczny, tylko mała blacha dospawana w węźle.
- Wzdłużniki są profilami biegnącymi wzdłuż kadłuba. Mają postać długich usztywnień, a nie trójkątnej/trapezowej wkładki.
W praktyce montaż węzłówek wykonuje się po ustawieniu głównych elementów nośnych: element trzeba dopasować do szczeliny i przygotować do spawania (np. MAG lub elektrodą otuloną). Typowe błędy to pomylenie węzłówki z elementem nośnym oraz pozostawienie szczelin lub wykonanie zbyt słabych spoin, co obniża trwałość węzła.
