KWALIFIKACJA GIW11 - CZERWIEC 2016



PYTANIE NR 38.
Na rysunku przedstawiono

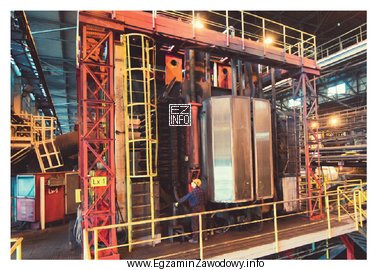

Ilustracja przedstawia prasę filtracyjną, urządzenie używane w przemyśle do oddzielania ciał stałych od cieczy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prasa filtracyjna służy do odwadniania zawiesin przez filtrację pod ciśnieniem i jest rozpoznawalna po pakiecie płyt/ram (komorach) dociskanych mechanizmem.
"Sito odwadniające" oddziela wodę przesiewaniem, "suszarka obrotowa" usuwa wilgoć przez ogrzewanie, a "osadzarka tłokowa" wzbogaca grawitacyjnie w pulsującym strumieniu.

Pełne wyjaśnienie:

Prawidłowe rozpoznanie prasy filtracyjnej wynika z jej przeznaczenia i typowych cech konstrukcyjnych. Jest to urządzenie do odwadniania (oddzielania cieczy od fazy stałej) metodą filtracji, zwykle realizowanej pod ciśnieniem. W praktyce operator kojarzy prasę z zespołem elementów filtrujących (płyty/ramy lub komory filtracyjne) zestawionych w pakiet i dociskanych, aby umożliwić przepływ filtratu i tworzenie placka filtracyjnego.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Sito odwadniające" usuwa wodę głównie przez przesiewanie i drgania/przepływ na pokładzie sitowym. Kluczowa różnica to mechanizm rozdziału: w sicie dominuje grawitacja i ruch materiału po powierzchni, a nie filtracja w zamkniętych komorach pod dociskiem.
  • "Suszarka obrotowa" jest urządzeniem do suszenia, czyli redukcji wilgoci przez doprowadzenie energii cieplnej i odparowanie wody. Typowo ma postać obracającego się bębna, pracuje z przepływem gazów i nie jest podstawowym urządzeniem filtracyjnym.
  • "Osadzarka tłokowa" służy do wzbogacania grawitacyjnego i rozdziału ziaren na podstawie różnic gęstości oraz prędkości opadania w pulsującym medium. To inny etap procesu (wzbogacanie), a nie końcowe odwadnianie produktu.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się urządzenia o podobnym "ogólnym" celu (np. woda w materiale), rozdziel najpierw procesy: odwadnianie mechaniczne (filtry, sita), suszenie termiczne (suszarki) oraz wzbogacanie (osadzarki). Dopiero potem dopasuj urządzenie do charakterystycznej budowy widocznej na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest prasa filtracyjna w przeróbce kopalin?
Prasa filtracyjna to urządzenie do odwadniania zawiesin przez filtrację (najczęściej ciśnieniową). Ciecz przechodzi przez przegrodę filtracyjną, a faza stała tworzy "placek" zatrzymany w komorach/płytach prasy. Stosuje się ją m.in. po wzbogacaniu i procesach mokrych.
Jak rozpoznać prasę filtracyjną na rysunku lub zdjęciu?
Najczęściej rozpoznasz ją po pakiecie płyt/ram ustawionych jedna za drugą oraz mechanizmie docisku (zamykania). Charakterystyczny jest "stos" elementów filtrujących, a nie bęben czy pokład sitowy. Klucz: budowa wskazuje na filtrację w komorach.
Dlaczego prasa filtracyjna służy do odwadniania, a nie do suszenia?
Odwadnianie w prasie polega na oddzieleniu cieczy bez odparowania (proces mechaniczny/filtracyjny). Suszenie wymaga dostarczenia ciepła i odparowania wody, co realizują suszarki. Dlatego prasa zmniejsza wilgotność, ale nie zastępuje suszenia termicznego.
Co odróżnia sito odwadniające od prasy filtracyjnej?
Sito odwadniające oddziela wodę przez przesiewanie i transport materiału po pokładzie (często z drganiami). Prasa filtracyjna rozdziela fazy przez filtrację w zamkniętych komorach i tworzenie placka filtracyjnego. To różne mechanizmy i inna charakterystyka produktu.
Kiedy w zakładzie stosuje się prasę filtracyjną?
Stosuje się ją, gdy trzeba uzyskać bardziej odwodniony produkt z zawiesiny (np. koncentrat, osady, szlam) i odzyskać filtrat do obiegu wody. Typowo jest to etap po procesach mokrych, gdy wymagany jest transport/ magazynowanie materiału o mniejszej wilgotności.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu urządzeń odwadniających?
Częsty błąd to utożsamianie każdego usuwania wody z "suszarką" albo mylenie filtra z sitem, bo oba kojarzą się z odwadnianiem. Pomaga najpierw nazwać proces (filtracja vs przesiewanie vs suszenie), a dopiero potem szukać cech budowy pasujących do procesu.
Czy osadzarka tłokowa służy do odwadniania urobku?
Nie jest to urządzenie typowo odwadniające. Osadzarka tłokowa służy głównie do wzbogacania grawitacyjnego (rozdziału ziaren wg gęstości w pulsującym strumieniu). Po osadzaniu często i tak potrzebny jest osobny etap odwadniania (np. sito, filtr).
Jak odróżnić suszarkę obrotową od prasy filtracyjnej na schemacie?
Suszarka obrotowa zwykle jest przedstawiana jako bęben (element cylindryczny) związany z przepływem gorących gazów i odparowaniem wody. Prasa filtracyjna ma postać zestawu płyt/komór z dociskiem i odpływem filtratu. Schemat procesu też podpowiada: suszenie to etap termiczny.
Jakie pojęcia warto znać do pytań o prasę filtracyjną?
Warto znać: filtracja, placek filtracyjny, filtrat, zawiesina, odwadnianie mechaniczne oraz podstawowe różnice między filtrami, sitami i suszarkami. Te terminy pomagają szybko powiązać wygląd urządzenia z jego funkcją w ciągu przeróbczym.
Jak na egzaminie podejść do pytania "Na rysunku przedstawiono..."?
Najpierw ustal funkcję urządzenia (klasyfikacja, wzbogacanie, odwadnianie, suszenie), a potem dopasuj budowę: płyty/komory sugerują filtrację, pokład i drgania – sito, bęben – suszarkę, układ pulsacyjny – osadzarkę. To ogranicza zgadywanie i eliminuje mylące podobieństwa.
info

Około 51% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że prasa filtracyjna służy do odwadniania zawiesin przez filtrację pod ciśnieniem i jest rozpoznawalna po pakiecie płyt/ram (komorach) dociskanych mechanizmem.

Materiały:

  • Materiały dydaktyczne z przeróbki mechanicznej kopalin: dział "odwadnianie i filtracja"
  • Instrukcje/DTR producentów filtrów prasowych (część: budowa, zasada działania, elementy)
  • Atlas/kompendium maszyn przeróbczych z fotografiami i schematami
