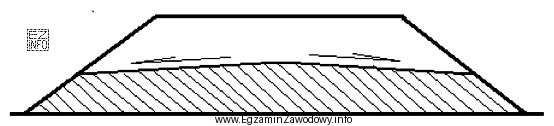

W zadaniu trzeba rozpoznać, z jakiego materiału wykonano zakreskowane warstwy nasypu. W praktyce robót ziemnych (i w dokumentacji projektowej) rozróżnia się m.in. grunty spoiste i niespoiste, a także materiały kruszywowe stosowane w warstwach o specjalnej funkcji (np. ulepszenie podłoża, podbudowy).
Odpowiedź "gruntu spoistego" jest poprawna, gdyż zakreskowanie pokazane na rysunku odpowiada konwencji oznaczania warstw z gruntów spoistych. Do gruntów spoistych zalicza się m.in. gliny oraz iły – ich zachowanie zależy od wilgotności, mają spójność i plastyczność, a podczas wbudowania w nasyp wymagają właściwego doboru wilgotności i technologii zagęszczania.
Dlaczego pozostałe odpowiedzi nie pasują?
- "gruntu niespoistego" – grunty niespoiste (np. piaski, żwiry) mają inną charakterystykę (brak spójności) i w dokumentacji mogą być oznaczane innym rodzajem kreskowania/opisu. Jeśli na rysunku wskazano oznaczenie gruntu spoistego, ta odpowiedź jest błędna.
- "kruszywa łamanego zwykłego" – kruszywo łamane to materiał mineralny o określonym uziarnieniu, często stosowany w warstwach konstrukcji nawierzchni lub jako warstwa ulepszona, a nie jako ogólne określenie "rodzaju gruntu" w sensie geotechnicznym. Bez wskazania w rysunku/legendzie warstwy kruszywowej nie jest to właściwy wybór.
- "kruszywa łamanego granulowanego" – podobnie jak wyżej: to materiał kruszywowy, którego użycie i oznaczenia w przekrojach są zwykle inne niż dla gruntów spoistych. Samo słowo "granulowane" nie czyni z niego poprawnej odpowiedzi, jeśli warstwa na rysunku jest opisana/oznaczona jako grunt spoisty.
Wskazówka egzaminacyjna: zawsze najpierw ustal, czy pytanie dotyczy klasy gruntu (spoisty/niespoisty), czy materiału kruszywowego (np. podbudowa). Następnie dopasuj to do oznaczeń warstw na przekroju oraz do typowej terminologii dokumentacji robót ziemnych.
