KWALIFIKACJA TWO3 - CZERWIEC 2021

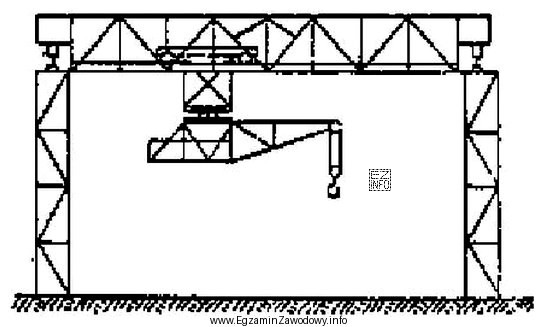

W pytaniu należy rozpoznać typ urządzenia dźwignicowego przedstawionego na rysunku. Kluczowa jest umiejętność odróżnienia suwnicy z wysięgnikiem obrotowym od konstrukcji z wysięgnikiem stałym oraz od dźwigów poruszających się po odrębnej infrastrukturze (estakady, kolej).

"Suwnicę z wysięgnikiem obrotowym." wybiera się wtedy, gdy na rysunku widać, że wysięgnik (część, na której podwieszony jest mechanizm podnoszenia) może wykonywać ruch obrotowy względem swojej podstawy/kolumny. Taka cecha jest rozstrzygająca, ponieważ bezpośrednio wskazuje na odmianę z obrotem wysięgnika, a nie tylko na jego obecność.

Dlaczego pozostałe odpowiedzi nie pasują?

• "Suwnicę z wysięgnikiem stałym." – to konstrukcja, w której wysięgnik jest nieruchomy względem podstawy; jeśli rysunek sugeruje możliwość obrotu (np. zaznaczony obrót lub konstrukcja obrotnicy), ta odpowiedź jest błędna. Częsty błąd wynika z patrzenia wyłącznie na sam wysięgnik, bez analizy, czy jest on obrotowy.
• "Dźwig na estakadach." – taki dźwig jest kojarzony z pracą na estakadach/konstrukcjach wsporczych i zwykle ma inną organizację ruchu oraz inny układ nośny niż suwnica z wysięgnikiem. Uczniowie mylą tę opcję, gdy utożsamiają każdą konstrukcję na podwyższeniu z "estakadą".
• "Dźwig kolejowy." – to dźwig osadzony na podwoziu kolejowym, rozpoznawalny po związku z infrastrukturą kolejową (tor, wózki kolejowe). Jeżeli na rysunku nie ma cech podwozia kolejowego, wybór tej odpowiedzi wynika zwykle z heurystyki: "duży dźwig = kolejowy".

Wskazówka egzaminacyjna: przed wyborem odpowiedzi wypisz (w myślach) 2–3 cechy rozpoznawcze: czy jest wysięgnik, czy może się obracać, po czym porusza się urządzenie. Dopiero potem dopasuj nazwę – to ogranicza błąd pierwszego wrażenia.
