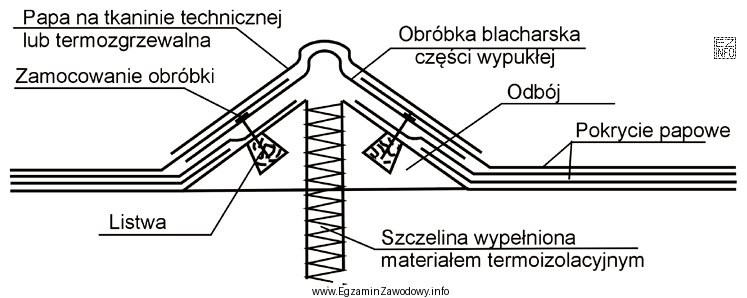

W tym zadaniu rozpoznajesz na rysunku rodzaj obróbki blacharskiej i przypisujesz ją do elementu dachu, którego dotyczy. Szczelina dylatacyjna to miejsce celowo wykonanej przerwy/połączenia, które ma przejmować przemieszczenia (np. od zmian temperatury, pracy konstrukcji), a jednocześnie nie może powodować przecieków.
Dlaczego poprawna jest "szczelina dylatacyjna dachu"?
Obróbka dylatacji w pokryciu ma dwie kluczowe cechy: (1) zapewnia ciągłość odwodnienia i szczelność warstw, (2) nie "blokuje" ruchu – detal musi mieć możliwość pracy (np. poprzez zakład, kształt umożliwiający przesuw, odpowiednio uformowane połączenia). Na rysunkach technicznych obróbka dylatacji jest zwykle pokazana jako rozwiązanie bardziej "ruchome" niż standardowe zakończenia przy ścianie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Ławy kominiarskie – są elementem komunikacji/bezpieczeństwa pracy na połaci. Ich obróbki dotyczą mocowań i uszczelnień punktowych, a nie liniowej szczeliny konstrukcyjnej przejmującej przemieszczenia.
- Właz dachu drewnianego – właz to otwór wejściowy/rewizyjny. Obróbka koncentruje się na ościeżnicy, kołnierzu i połączeniu z pokryciem wokół otworu, a nie na rozwiązaniu typowym dla dylatacji.
- Mur ogniowy – to ściana oddzielenia przeciwpożarowego, przy której stosuje się obróbki przyścienne (np. listwy, fartuchy, wywinięcia). To detal "przy krawędzi/ścianie", zwykle bez wymagania pracy złącza jak w dylatacji.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się elementy "otworowe" (właz) lub "przyścienne" (mur), a rysunek pokazuje liniowe połączenie wymagające kompensacji ruchów, najczęściej chodzi o dylatację. Analizuj funkcję detalu: czy ma pracować, czy tylko doszczelniać zakończenie.
