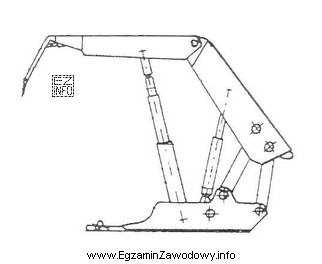

Rozpoznanie rodzaju obudowy na rysunku opiera się na cechach konstrukcyjnych, a nie na samym miejscu jej stosowania. Pokazana jest sekcja obudowy zmechanizowanej (ścianowej), co najłatwiej poznać po zestawie charakterystycznych elementów:
- teleskopowe siłowniki hydrauliczne (stojaki) przenoszące obciążenia stropu,
- stropnica (górny element podpierający strop),
- spągnica (podstawa oparta o spąg),
- osłona odzawałowa w tylnej części sekcji,
- przeguby i połączenia ruchome, które umożliwiają pracę sekcji i jej przesuw.
Takie rozwiązanie jest typowe dla obudów wykonywanych ze stali: elementy z blach i profili, układ "maszynowy", współpraca z hydrauliką oraz wymóg mobilności podczas postępu ściany. Dlatego poprawna odpowiedź to stalowa.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Murowa – obudowa murowa jest wykonywana z cegły/kamienia i tworzy masywną, stałą konstrukcję. Na schemacie nie ma żadnych cech muru (warstw, łuków z cegieł), za to są elementy ruchome i hydraulika.
- Żelbetowa – żelbet jest typowy dla obiektów trwałych (np. komór, obudów stałych), a nie dla sekcji przesuwanej po każdym cyklu urabiania. Rysunek pokazuje układ mechaniczny z siłownikami, a nie monolityczny element betonowy.
- Drewniana – obudowy drewniane mają stemple, stojaki i elementy ciesielskie. Nie stosuje się w nich teleskopowych siłowników hydraulicznych ani przegubowych połączeń charakterystycznych dla sekcji zmechanizowanej.
Wskazówka egzaminacyjna: gdy na rysunku widać hydrauliczne stojaki/siłowniki i układ stropnica–spągnica, najczęściej chodzi o stalową obudowę zmechanizowaną. Jeśli widzisz "klocki" lub warstwy muru/betonu – rozważ murową lub żelbetową; jeśli wyraźne elementy drewniane i stemple – drewnianą.
