Odbierak prądu (pantograf) służy do poboru energii elektrycznej z sieci trakcyjnej przez pojazd szynowy. W zadaniach egzaminacyjnych najczęściej wymaga się rozpoznania typu odbieraka na rysunku po jego geometrii i układzie elementów nośnych.

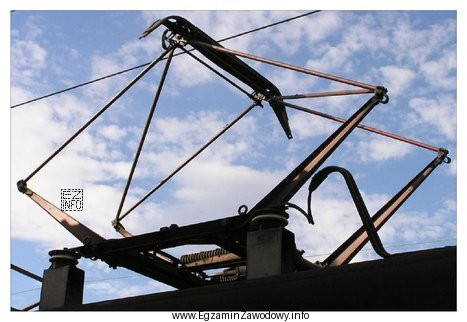

Odpowiedź "nożycowy" jest właściwa, gdy na rysunku widać konstrukcję z ramionami tworzącymi układ przypominający nożyce: elementy są połączone przegubowo i krzyżują się, a całość podnosi ślizgacz do przewodu jezdnego. Taka budowa jest charakterystyczna i odróżnia ten typ od rozwiązań, w których dominuje pojedynczy łuk lub inny układ dźwigni.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "pałąkowy" kojarzy się z konstrukcją łukową (pałąkiem) i innym układem części nośnych; nie odpowiada typowemu obrazowi "nożyc" na rysunku.
- "rolkowy" sugeruje rozwiązanie z rolką/rolkami jako elementem współpracującym z przewodem; to inne kryterium identyfikacji niż klasyczny nożycowy układ ramion unoszących ślizgacz.
- "połówkowy" nie jest standardowym, jednoznacznym określeniem typu pantografu w takim ujęciu rysunkowym i łatwo prowadzi do zgadywania zamiast rozpoznania konstrukcji.
Wskazówka egzaminacyjna: patrz najpierw na układ ramion. Jeśli widzisz wyraźnie krzyżujące się dźwignie (jak "X" lub zbliżony układ przegubów), to zwykle jest to odbierak nożycowy. Dopiero potem porównuj z nazwami odpowiedzi.
