KWALIFIKACJA MTL1 + MTL2 - CZERWIEC 2021

PYTANIE NR 16.

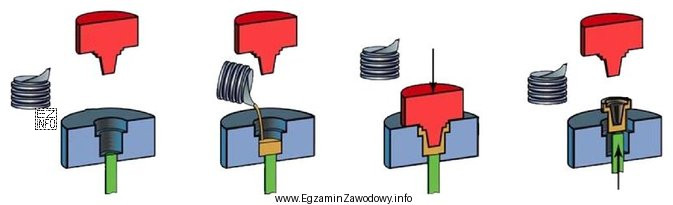

Na rysunku przedstawiono odlewanie
Ilustracja przedstawia proces technologiczny związany z odlewaniem metodą prasowania w stanie ciekłym, co jest częścią
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prasowanie w stanie ciekłym polega na wywieraniu docisku na metal podczas krzepnięcia w formie, co ogranicza porowatość i jamy skurczowe oraz poprawia szczelność odlewu. Nie jest to to samo co odlewanie niskociśnieniowe (zasilanie formy od dołu) ani typowe kokilowe (bez etapu docisku).

Pełne wyjaśnienie:

Odlewanie metodą prasowania w stanie ciekłym (często opisywane jako odlewanie z dociskiem) polega na tym, że po napełnieniu wnęki formy ciekłym metalem wywierany jest na niego dodatkowy nacisk w trakcie krzepnięcia. Taki docisk poprawia warunki zasilania skurczu, zmniejsza udział gazów i mikroporowatości oraz może zwiększać szczelność i jednorodność odlewu. Na rysunkach technologicznych zwykle kojarzy się to z obecnością elementu dociskającego (tłok/stempel/prasa) działającego na metal znajdujący się już w formie.

Odpowiedź "tixotropowe" odnosi się do odlewania w stanie półciekłym (semi-solid), gdzie wsad ma specyficzną strukturę i reologię oraz proces przebiega w innym zakresie temperatur i warunkach formowania. Sama obecność nacisku nie przesądza o tiksotropii; kluczowy jest stan materiału (półciekły), a nie tylko docisk.

Odpowiedź "metodą niskociśnieniową" dotyczy procesu, w którym ciekły metal jest zwykle doprowadzany do formy poprzez kanał wznoszący dzięki niewielkiemu nadciśnieniu w piecu/zbiorniku. Cechą rozpoznawczą jest sposób napełniania (zasilanie pod ciśnieniem, często "od dołu"), a nie docisk stempla na już zalany metal.

Odpowiedź "kokilowe" oznacza odlewanie do trwałej formy metalowej (kokili). Kokila może być elementem różnych procesów, ale samo "kokilowe" nie opisuje etapu prasowania/docisku. Jeśli na rysunku widoczny jest mechanizm docisku działający w fazie krzepnięcia, właściwsze jest rozpoznanie prasowania w stanie ciekłym niż ogólnego odlewania kokilowego.

Wskazówka egzaminacyjna: porównuj mechanizm napełniania formy (grawitacyjnie, od dołu pod ciśnieniem, wtrysk) oraz co dzieje się po zalaniu (czy występuje docisk w trakcie krzepnięcia). To często decyduje o poprawnej identyfikacji metody.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To proces, w którym po zalaniu formy ciekłym metalem wywiera się na niego dodatkowy nacisk podczas krzepnięcia. Celem jest ograniczenie porowatości i jam skurczowych oraz poprawa szczelności i własności mechanicznych odlewu.
Najczęściej widać element dociskający (tłok/stempel) współpracujący z formą oraz układ prasy, który działa po napełnieniu wnęki metalu. Kluczowe jest to, że nacisk dotyczy metalu w formie w trakcie krzepnięcia.
W niskociśnieniowym najważniejszy jest sposób napełniania formy: metal jest podawany nadciśnieniem (często kanałem wznoszącym). W prasowaniu w stanie ciekłym nacisk jest typowo etapem po zalaniu, służącym poprawie krzepnięcia i jakości odlewu.
Docisk poprawia zasilanie skurczu i ogranicza powstawanie pustek, a także może redukować rozrost pęcherzy gazowych w ciekłym/krzepnącym metalu. W efekcie odlew bywa bardziej zwarty i szczelny, z mniejszą liczbą wad wewnętrznych.
Odlewanie tiksotropowe dotyczy formowania stopu w stanie półciekłym, o specyficznej "płynącej" reologii. Stosuje się je, gdy chce się uzyskać dobrą jakość i powtarzalność przy mniejszej turbulencji przepływu, ale wymaga to kontroli temperatury i przygotowania wsadu.
"Kokilowe" mówi przede wszystkim o rodzaju formy (metalowa, trwała). W praktyce forma kokilowa może być elementem różnych procesów. Jednak samo odlewanie kokilowe nie musi obejmować etapu prasowania; docisk jest cechą technologii odlewania z dociskiem.
Często myli się metody "z ciśnieniem" między sobą: niskociśnieniowe (sposób napełniania) z prasowaniem (docisk podczas krzepnięcia). Druga pomyłka to automatyczne wybieranie "kokilowego", gdy tylko widać formę metalową, bez analizy pozostałych elementów układu.
Znajomość metody pomaga dobrać i wykonać oprzyrządowanie: rodzaj formy, podziały, układy doprowadzenia metalu, a także elementy współpracujące z prasą lub układem ciśnieniowym. Ułatwia też przewidywanie miejsc potencjalnych wad i korektę konstrukcji.
Gdy wymagane są odlewy o podwyższonej szczelności, mniejszej porowatości i lepszej jednorodności, a konstrukcja i materiał na to pozwalają. Docisk bywa korzystny w elementach odpowiedzialnych, gdzie wady skurczowe są krytyczne dla trwałości.
Twórz listę cech rozpoznawczych: jak napełnia się formę, czy jest docisk, jaki jest rodzaj formy, gdzie jest źródło metalu. Ćwicz na wielu schematach i opisuj jednym zdaniem, co "robi" układ technologiczny.
info

Statystycznie 49% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Prasowanie w stanie ciekłym polega na wywieraniu docisku na metal podczas krzepnięcia w formie, co ogranicza porowatość i jamy skurczowe oraz poprawia szczelność odlewu."

Źródła:

  • ASM Handbook, Volume 15: Casting, rozdziały dot. procesów odlewania z dociskiem/squeeze casting, ASM International, 2008
  • John Campbell, "Castings" (2nd edition), rozdziały omawiające procesy ciśnieniowe i odlewanie z dociskiem, Butterworth-Heinemann/Elsevier, 2003

Materiały:

  • Podręczniki i skrypty z technologii odlewnictwa (podział metod, cechy procesu)
  • Materiały producentów urządzeń odlewniczych opisujące odlewanie z dociskiem/prasowanie
  • Zadania egzaminacyjne i atlasy rysunków technologicznych z identyfikacją metod odlewania
