W naprawach nadwozi spotyka się różne sposoby łączenia blach: mechaniczne (np. nitowanie), cieplne (spawanie i zgrzewanie) oraz adhezyjne (klejenie). W dokumentacji technicznej i na rysunkach stosuje się umowne oznaczenia połączeń, które pozwalają odczytać technologię bez opisu słownego.

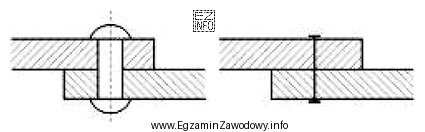

Odpowiedź "nitowe" jest właściwa, gdy symbol na rysunku wskazuje zastosowanie nitu jako elementu złącznego. Połączenie nitowe jest połączeniem mechanicznym: wytrzymałość uzyskuje się przez odkształcenie nitu i docisk łączonych blach, bez wykonywania spoiny ani punktów zgrzeiny.
Dlaczego pozostałe odpowiedzi nie pasują do takiego oznaczenia?
- "spawane" dotyczy łączenia przez stopienie materiału i wytworzenie spoiny. Na rysunkach zwykle rozróżnia się typ spoiny, jej wymiary i przebieg, co jest innym sposobem zapisu niż dla połączeń nitowych.
- "zgrzewane" odnosi się do zgrzewania oporowego (często punktowego) i kojarzy się z oznaczeniami punktów zgrzeiny oraz rozmieszczeniem/parametrami charakterystycznymi dla tej technologii, a nie z elementem złącznym typu nit.
- "klejone" oznacza połączenie realizowane warstwą kleju. W praktyce blacharskiej bywa łączone z nitami lub zgrzewaniem, ale samo klejenie ma odrębne oznaczenia i nie wykorzystuje nitu jako głównego elementu przenoszącego obciążenia.
Wskazówka egzaminacyjna: patrząc na symbol, najpierw rozstrzygnij, czy połączenie jest mechaniczne (element złączny), cieplne (spoina/zgrzeina), czy adhezyjne (warstwa spoiwa). Dopiero potem wybierz nazwę technologii.
