KWALIFIKACJA INF2 - WRZESIEŃ 2014


PYTANIE NR 11.

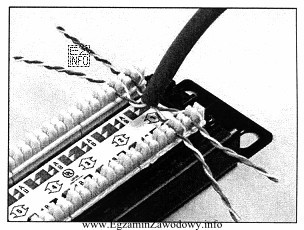

Na rysunku przedstawiono patchpanel - nieekranowany panel krosowy kategorii 5E, wyposażony w złącza szczelinowe typu LSA. Do montażu (zaszywania) kabli w złącza szczelinowe należy użyć
Ilustracja przedstawia patchpanel, czyli nieekranowany panel krosowy kategorii 5E, który jest wyposażony w złącza
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącza szczelinowe typu LSA (IDC) nie wymagają zaciskania końcówki jak we wtykach.
Żyły skrętki wciska się w szczelinę styków, a narzędzie uderzeniowe (punch-down) jednocześnie dociska przewód i zwykle odcina jego nadmiar. Narzędzia zaciskowe dotyczą innych typów złączy.

Pełne wyjaśnienie:

Złącza szczelinowe typu LSA to odmiana połączeń IDC (insulation-displacement contact). Oznacza to, że żyła przewodu jest wciskana w szczelinę styku, który nacina izolację i zapewnia kontakt elektryczny bez lutowania i bez klasycznego zaciskania tulejki.

Dlatego do montażu (zaszywania) kabli w panelu krosowym ze złączami LSA używa się narzędzia uderzeniowego (tzw. punch-down). W praktyce takie narzędzie spełnia dwie funkcje: dociśnięcie żyły do gniazda IDC oraz (w wielu wersjach) obcięcie nadmiaru przewodu po prawidłowym osadzeniu. Jest to standardowa metoda terminacji na patch panelach i listwach rozdzielczych w instalacjach miedzianych.

Dlaczego pozostałe propozycje są nieprawidłowe?

  • "narzędzie zaciskowe BNC" służy do montażu złączy koncentrycznych BNC (inny rodzaj kabla i inna technologia połączenia), nie do IDC/LSA.
  • "narzędzie zaciskowe 8P8C" wykorzystuje się przy zaciskaniu wtyków modularnych na przewodzie (np. potocznie RJ-45), a nie przy terminacji na panelu krosowym z LSA.
  • "narzędzie JackRapid" jest narzędziem przeznaczonym do niektórych typów modułów/gniazd o określonej konstrukcji; sama nazwa nie gwarantuje kompatybilności z typowym złączem szczelinowym LSA w panelu krosowym, więc nie jest poprawną, ogólną odpowiedzią dla LSA.

Wskazówka egzaminacyjna: jeśli w treści pojawiają się określenia LSA, IDC, złącza szczelinowe lub panel krosowy, najczęściej chodzi o narzędzie uderzeniowe, a nie o zaciskarkę do wtyków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze szczelinowe LSA w patch panelu?
Złącze LSA to rodzaj złącza IDC, w którym żyłę kabla wciska się w szczelinę styku. Styk nacina izolację i tworzy połączenie elektryczne bez lutowania. Takie złącza są typowe dla paneli krosowych i listew rozdzielczych w okablowaniu miedzianym.
Jakim narzędziem zaszywa się kable w złączach LSA/IDC?
Do zaszywania w LSA/IDC używa się narzędzia uderzeniowego (punch-down). Pozwala ono wcisnąć żyłę w szczelinę styku z odpowiednią siłą, a w wielu wersjach także odciąć nadmiar przewodu. Zaciskarka do wtyków nie spełni tej funkcji.
Dlaczego nie używa się zaciskarki 8P8C do patch panelu?
Zaciskarka 8P8C służy do montażu wtyków modularnych na kablu (zaciskanie pinów we wtyku). Patch panel z LSA ma złącza IDC, gdzie żyły się wciska w szczeliny, a nie zaciska jak wtyk. To inna technologia terminacji.
Czy narzędzie uderzeniowe zawsze obcina nadmiar żyły?
Wiele narzędzi uderzeniowych ma wbudowany nożyk, który po prawidłowym dociśnięciu żyły odcina jej nadmiar. Zależy to jednak od konstrukcji narzędzia i ustawienia ostrza. Na egzaminie kluczowe jest rozpoznanie, że do IDC/LSA używa się punch-down.
Co oznacza skrót IDC w okablowaniu strukturalnym?
IDC (insulation-displacement contact) oznacza styk, w którym przewód jest wprowadzany do szczeliny styku, a izolacja zostaje nacięta podczas montażu. Dzięki temu nie trzeba zdejmować izolacji z żyły ani lutować. LSA jest popularnym typem złącza IDC.
Jakie są typowe błędy przy zaszywaniu skrętki na patch panelu?
Najczęstsze błędy to zbyt duże rozkręcenie par (pogorszenie parametrów), pomylenie kolejności żył wg T568A/T568B, niedociśnięcie żyły w złączu IDC oraz pozostawienie zbyt długich "ogonów" bez odcięcia. Warto też pilnować promienia gięcia kabla.
Czy złącza BNC mają zastosowanie w patch panelach RJ-45/LSA?
Złącza BNC dotyczą zwykle kabli koncentrycznych, a patch panele dla skrętki (Ethernet) korzystają z rozwiązań 8P8C oraz terminacji IDC/LSA po stronie kablowej. Narzędzia i technika montażu są inne, więc nie należy mieszać BNC z LSA.
Jak rozpoznać na egzaminie, że chodzi o narzędzie uderzeniowe?
Szukaj w treści słów: LSA, IDC, "złącza szczelinowe", "zaszywanie", "panel krosowy". To wskazuje na wciskanie żył w szczeliny styku. Wtedy właściwe będzie narzędzie uderzeniowe, a nie zaciskarka do wtyków.
Jakie znaczenie ma kategoria 5e w panelu krosowym?
Kategoria (np. 5e) określa klasę komponentu okablowania miedzianego i jego parametry transmisyjne. W praktyce dobiera się ją do wymagań sieci i reszty toru (kable, gniazda, patchcordy). Niezależnie od kategorii, złącza LSA/IDC terminujesz narzędziem uderzeniowym.
Czy przed zaszyciem w IDC trzeba ściągać izolację z żyły?
Nie, w IDC/LSA standardowo nie ściąga się izolacji z pojedynczej żyły. Izolacja jest nacinana przez styk podczas wciskania przewodu. Zdejmowanie izolacji może wręcz zwiększyć ryzyko uszkodzeń lub gorszego kontaktu, jeśli żyła nie ułoży się poprawnie w szczelinie.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

Eksperci podkreślają: "Narzędzia zaciskowe dotyczą innych typów złączy."

Źródła:

  • Wikipedia: Punch down tool – https://en.wikipedia.org/wiki/Punch_down_tool (dostęp: 2026-02-27)
  • Wikipedia: Insulation-displacement contact – https://en.wikipedia.org/wiki/Insulation-displacement_contact (dostęp: 2026-02-27)

Materiały:

  • Instrukcje producentów patch paneli i modułów IDC/LSA (opis terminacji i zalecane narzędzia)
  • Materiały szkolne z okablowania strukturalnego (terminowanie IDC, organizacja szafy RACK)
  • Poradniki instalatorskie dotyczące narzędzi punch-down i zasad prowadzenia skrętki
