PYTANIE NR 35.

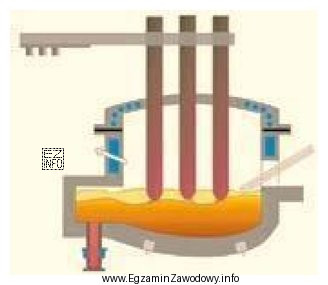

Na rysunku przedstawiono piec
Ilustracja przedstawia piec łukowy na prąd zmienny, co jest zgodne z poprawną odpowiedzią na pytanie egzaminacyjne.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Piec łukowy na prąd zmienny rozpoznaje się zwykle po układzie elektrod grafitowych i zasilaniu z transformatora, typowym dla pieców łukowych AC. Piec płomienny nie ma elektrod, żeliwiak jest piecem szybowym z dmuchawą, a piec łukowy DC ma inny układ obwodu (zwykle jedna elektroda i biegun denny).

Pełne wyjaśnienie:

Rozpoznanie typu pieca na rysunku opiera się na cechach konstrukcyjnych i sposobie doprowadzenia energii do wsadu. Odpowiedź "łukowy na prąd zmienny" jest właściwa, gdy na rysunku widoczne są elementy typowe dla elektrycznego pieca łukowego zasilanego prądem przemiennym, przede wszystkim:

  • układ elektrod (często kilka elektrod grafitowych opuszczanych od góry),
  • zasilanie z transformatora i tor prądowy charakterystyczny dla prądu zmiennego,
  • konstrukcja kadzi/płaszcz pieca typowa dla EAF (Electric Arc Furnace).

Dlaczego pozostałe odpowiedzi nie pasują do pieca łukowego AC?

  • "płomienny" – piec płomienny uzyskuje ciepło spalania paliwa i przepływu spalin; nie występują w nim elektrody wprowadzane do komory roboczej. Jeśli na rysunku widać elektrody lub elementy toru dużych prądów, nie jest to piec płomienny.
  • "łukowy na prąd stały" – piec łukowy DC ma inną koncepcję obwodu: w praktyce spotyka się rozwiązania z jedną elektrodą górną oraz przeciwbiegunem w dnie (elektroda denne/anoda), co zmienia układ elementów widocznych na rysunku. Gdy rysunek odpowiada klasycznemu układowi AC (często wieloelektrodowemu), wybór DC jest błędem.
  • "żeliwiak" – żeliwiak to piec szybowy (wysoki), w którym topienie zachodzi w kolumnie materiału, z dyszami (tuyeres) do dmuchu powietrza i strefą spalania koksu. Zwykle rozpoznaje się go po pionowej budowie i układzie dmuchu, a nie po elektrodach.

Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono…" zawsze szukaj cechy diagnostycznej (elektrody, palniki, szyb, dysze dmuchowe), a dopiero potem dopasuj nazwę pieca. To ogranicza ryzyko mylenia pieców elektrycznych z płomiennymi oraz żeliwiaka z innymi konstrukcjami topialnymi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest piec łukowy w odlewnictwie?
Piec łukowy to piec elektryczny, w którym ciepło powstaje w łuku elektrycznym między elektrodą(ami) a wsadem. Stosuje się go m.in. do topienia i rafinacji metali/stali, gdy wymagana jest duża moc i możliwość sterowania procesem.
Jak rozpoznać na rysunku piec łukowy na prąd zmienny?
Najczęściej po obecności elektrod grafitowych wprowadzanych od góry oraz typowym układzie zasilania z transformatora. W praktyce zwraca się uwagę na liczbę i rozmieszczenie elektrod oraz elementy toru prądowego charakterystyczne dla AC.
Jaka jest różnica między piecem łukowym AC a DC?
Różnią się sposobem zasilania i układem obwodu prądowego. W wersji AC często spotyka się układ wieloelektrodowy, a w DC typowy jest inny układ biegunów (np. jedna elektroda górna i przeciwbiegun w dnie). To wpływa na cechy widoczne na schematach.
Dlaczego piec płomienny to nie to samo co piec łukowy?
Piec płomienny wytwarza ciepło ze spalania paliwa (palniki, płomień, spaliny), a piec łukowy z energii elektrycznej (elektrody, łuk). Jeżeli na rysunku widzisz elektrody i brak palników, to wskazuje na piec elektryczny, nie płomienny.
Co odróżnia żeliwiak od innych pieców topialnych?
Żeliwiak ma zwykle konstrukcję szybową (pionową) i pracuje ciągle z warstwami wsadu oraz paliwa (np. koksu). Charakterystyczne są dysze dmuchowe i strefy spalania w szybie. Nie ma elektrod łukowych jak w piecach elektrycznych.
Jakie elementy są najważniejsze do identyfikacji pieca na egzaminie?
Najpierw szukaj elementu "unikalnego": elektrody (piec łukowy), palniki (piec płomienny), szyb i dmuch (żeliwiak). Dopiero potem oceniaj detale. Ta strategia ogranicza zgadywanie na podstawie samego kształtu obudowy.
Czy sama obecność elektrod zawsze oznacza piec łukowy AC?
Nie. Elektrody wskazują na piec łukowy jako grupę, ale nie zawsze przesądzają o AC. Do rozróżnienia AC/DC potrzebne są cechy układu zasilania i toru prądowego (np. liczba elektrod, sposób zamknięcia obwodu, elementy widoczne na schemacie).
Kiedy w odlewni stosuje się piece łukowe?
Stosuje się je, gdy potrzebna jest duża wydajność topienia, wysoka temperatura oraz możliwość sterowania procesem (np. korekta składu, intensywne grzanie). W praktyce decyzja zależy od rodzaju metalu, wielkości wsadu i organizacji produkcji.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu pieców na rysunkach?
Typowe błędy to: mylenie AC z DC "z nazwy", ignorowanie cech diagnostycznych (elektrody/palniki/dmuch), oraz wybór odpowiedzi na podstawie pierwszego skojarzenia. Pomaga metoda: wypisz 2–3 cechy z rysunku i dopasuj typ pieca.
Jak przygotować się do pytań o piece odlewnicze na egzaminie MTL.2?
Ucz się zestawami: nazwa pieca → cecha rozpoznawcza → zastosowanie. Przećwicz identyfikację na rysunkach poglądowych (elektrody, palniki, szyb, dysze dmuchowe). Dodatkowo powtórz podstawowe różnice AC/DC oraz nazwy elementów pieca.
