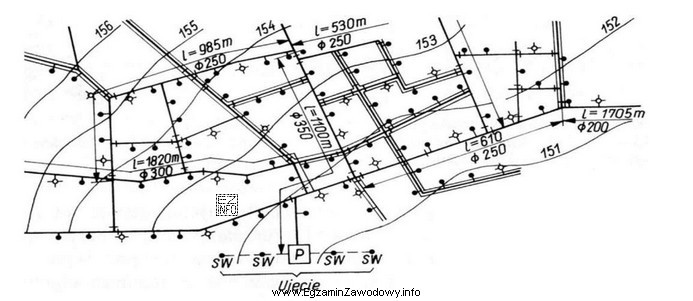

W zadaniach opartych o plan sytuacyjny sieci wodociągowej kluczowe jest ścisłe trzymanie się warunku z treści: liczymy hydranty podziemne zamontowane na przewodzie magistralnym Ø 250 o podanej długości.
Poprawna procedura odczytu jest zawsze podobna:
- Krok 1: zlokalizuj na rysunku odcinek sieci opisany jako magistrala o średnicy Ø 250 (średnica jest zwykle podana przy przewodzie lub w legendzie/opisie). Upewnij się, że nie przechodzisz na odgałęzienie o innej średnicy.
- Krok 2: zawęź zliczanie tylko do odcinka o długości 610 m wskazanego w treści (na planie może być kilka odcinków Ø 250, a długość bywa oznaczona oddzielnie).
- Krok 3: rozpoznaj symbol hydrantu podziemnego i policz wystąpienia tego symbolu wyłącznie na tej magistrali.
Po wykonaniu tych kroków zliczenie elementów na wskazanym przewodzie daje wynik 3. To odpowiedź poprawna, ponieważ odpowiada dokładnie zakresowi pytania: tylko hydranty podziemne oraz tylko na magistrali Ø 250.
Dlaczego pozostałe odpowiedzi są błędne? W praktyce takie wartości pojawiają się najczęściej z typowych pomyłek:
- Wyniki typu "5", "6" lub "7" zwykle biorą się z doliczenia hydrantów znajdujących się na odgałęzieniach, przyłączach lub na innych odcinkach sieci, które nie spełniają warunku Ø 250.
- Inną przyczyną jest pomylenie symboli (np. armatura odcinająca) z hydrantem podziemnym, szczególnie gdy rysunek jest zagęszczony lub mało czytelny.
Wskazówka egzaminacyjna: po pierwszym zliczeniu wykonaj krótką kontrolę "od początku do końca" odcinka magistrali i sprawdź, czy każdy policzony hydrant rzeczywiście leży na przewodzie Ø 250, a nie na odnodze.
