W dokumentacji kadłuba jednostki pływającej stosuje się zestaw płaszczyzn odniesienia, które porządkują opis geometrii i ułatwiają trasowanie, montaż oraz kontrolę wymiarów. Do najczęściej spotykanych należą m.in. płaszczyzna podstawowa, płaszczyzna symetrii oraz wodnica konstrukcyjna. Osobnym pojęciem jest płaszczyzna owręża, która w zależności od przyjętego układu odniesienia jest wykorzystywana jako charakterystyczna płaszczyzna (odniesienie) w opisie kadłuba.

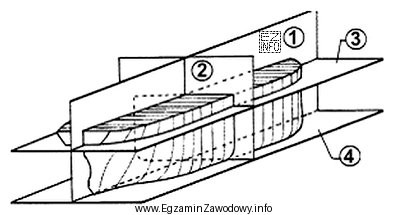

Odpowiedź "owręża" jest poprawna wtedy, gdy oznaczenie "2" na rysunku zostało przypisane właśnie do tej płaszczyzny. Tego typu pytanie sprawdza praktyczną umiejętność odczytu rysunku oraz znajomość terminologii, a nie pamięciowe definicje bez kontekstu.
Dlaczego pozostałe odpowiedzi są niepoprawne w tej sytuacji?
- "podstawową" – płaszczyzna podstawowa jest innym odniesieniem (bazą) i na schematach bywa prezentowana jako odrębna, jednoznacznie opisana płaszczyzna; nie należy jej utożsamiać z owrężem.
- "symetrii" – płaszczyzna symetrii odnosi się do podziału kadłuba na stronę lewą i prawą; jeśli rysunek wskazuje inną płaszczyznę, wybór tej opcji wynika zwykle z automatyzmu (często spotykane pojęcie).
- "wodnicy konstrukcyjnej" – wodnica konstrukcyjna dotyczy poziomu odniesienia związanego z wodnicami; mylenie jej z innymi płaszczyznami wynika z kojarzenia "wodnicy" z geometrią kadłuba, ale to nie to samo co owręże.
Wskazówka egzaminacyjna: najpierw ustal, czy rysunek pokazuje układ płaszczyzn w 3D, przekrój, czy rzut z opisem osi. Następnie sprawdź, do czego odnosi się numer (linia/płaszczyzna) i dopiero wtedy dobieraj nazwę. Unikniesz w ten sposób typowego błędu "strzelania" najpopularniejszym terminem.
