KWALIFIKACJA TWO3 - CZERWIEC 2020

PYTANIE NR 30.

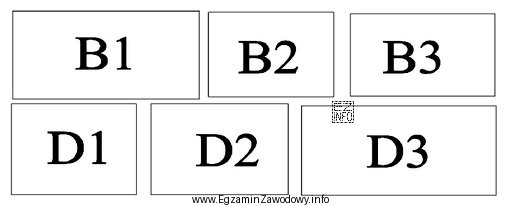

Na rysunku przedstawiono podział bloku konstrukcyjnego na sekcje. Który z technologicznych opracowań budowy tego bloku jest prawidłowy?
Ilustracja przedstawia schematyczny podział bloku konstrukcyjnego na sekcje, co jest istotne w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność montażu wynika z zasady podparcia (metoda piramidowa): sekcja górna nie może być montowana, dopóki nie ma ułożonych wszystkich sekcji dolnych, na których spoczywa.
B1 wymaga D1 i D2, a B2 wymaga D2 i D3, więc jedyna sekwencja spełniająca te zależności to D2+D1+B1+D3+B2+B3.

Pełne wyjaśnienie:

W montażu bloków kadłubowych kluczowa jest kolejność technologiczna zapewniająca stabilne podparcie elementów. W tzw. metodzie piramidowej konstrukcję "buduje się" stopniowo tak, aby każdy kolejny montowany fragment był oparty na wcześniej ustawionych i ustabilizowanych częściach (często po sczepieniu/spoinach montażowych).

Na schemacie sekcje dolne oznaczono jako D1, D2, D3, a górne jako B1, B2, B3. Układ jest przesunięty (wiązanie "cegiełkowe"), więc górne elementy opierają się na dwóch dolnych, a nie na jednej sekcji:

  • sekcja B1 opiera się na D1 oraz D2 (styk D1/D2 wypada pod B1),
  • sekcja B2 opiera się na D2 oraz D3 (styk D2/D3 wypada pod B2).

To oznacza warunek konieczny: przed montażem B1 muszą być ułożone oba elementy D1 i D2, a przed montażem B2 muszą być ułożone oba elementy D2 i D3. Sekcja D2 jest elementem "środkowym", który uczestniczy w podparciu zarówno B1, jak i B2, dlatego często stanowi logiczny punkt rozpoczęcia bazy.

Poprawna sekwencja "D2+D1+B1+D3+B2+B3" spełnia te zależności: najpierw powstaje część dolna umożliwiająca podparcie B1 (D2 i D1), potem można bezpiecznie ułożyć B1. Następnie dokłada się D3, co dopiero umożliwia montaż B2 (bo jest już D2 i D3). Na końcu montuje się B3 jako domknięcie układu.

Pozostałe sekwencje są nieprawidłowe, bo w którymś momencie próbują montować sekcję górną bez kompletnego podparcia (np. rozpoczynają od D1 i przechodzą do B1 zanim istnieje D2, albo próbują przejść do B2 zanim istnieje D3). Typowy błąd uczniów polega na kierowaniu się kolejnością "od lewej do prawej" albo "najpierw cały dół, potem góra" bez sprawdzenia faktycznych zależności wynikających z przesunięcia styków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To sposób montażu, w którym elementy układa się etapami tak, aby każdy kolejny był stabilnie podparty przez wcześniej zamontowane sekcje. Najpierw tworzy się "bazę" z sekcji dolnych, a dopiero potem dodaje sekcje górne, które na nich spoczywają.
Wskazuje na to przesunięcie styków (wiązanie "cegiełkowe"): linia podziału między dwiema sekcjami dolnymi wypada pod środkiem sekcji górnej. Wtedy górny element ma część powierzchni nad jedną sekcją dolną i część nad drugą.
Ponieważ B1 jest podparta na dwóch sekcjach dolnych jednocześnie. Jeśli brakuje D1 lub D2, część B1 będzie "wisieć", co grozi przemieszczeniem, utratą geometrii i problemami przy sczepianiu oraz spawaniu. Kolejność musi zapewniać pełne oparcie.
D2 bywa elementem centralnym, który uczestniczy w podparciu kilku sekcji górnych (np. B1 i B2). Rozpoczęcie od D2 ułatwia dalsze dokładanie sąsiednich sekcji dolnych i szybciej tworzy stabilną bazę. To praktyczne podejście, nie "reguła na pamięć".
Najczęstsze pomyłki to: wybór kolejności "od lewej do prawej" bez analizy podparcia, traktowanie rysunku jak instrukcji kroków, oraz pomijanie faktu, że sekcja górna może wymagać dwóch sekcji dolnych. Warto zawsze sprawdzić zależności oparcia.
To oznaczenia sekcji w podziale bloku konstrukcyjnego. Litera zwykle rozróżnia poziom (np. dolne "D" i górne "B"), a numer porządkuje sekcje w rzędzie. Kluczowe jest nie brzmienie liter, tylko to, które sekcje są nośne (dolne) i które są nad nimi.
Przejdź sekwencję krok po kroku i dla każdej sekcji górnej zadaj pytanie: czy wszystkie elementy, na których ona spoczywa, są już zamontowane? Jeśli choć jeden element podparcia nie istnieje, sekwencja jest błędna. To prosta kontrola warunków koniecznych.
Niekoniecznie. Często trzeba mieć minimalną bazę pod daną sekcję górną (np. dwie dolne), ale nie zawsze cały dół musi być kompletny przed rozpoczęciem góry. W tym zadaniu można zamontować B1 po D1 i D2, zanim ułoży się D3.
Przesunięcie styków sprawia, że górne sekcje "przekrywają" połączenia dolnych, co poprawia sztywność, ale też tworzy zależności: jedna sekcja górna może wymagać dwóch dolnych. To wymusza kolejność, w której najpierw powstają elementy podpierające styk.
Ćwicz czytanie prostych schematów i zawsze wypisuj zależności podparcia (np. "B1 = D1+D2"). Następnie testuj sekwencje, sprawdzając warunki krok po kroku. Dobrą praktyką jest rysowanie strzałek zależności i wyszukiwanie elementów "wspólnych" (jak D2).
info

Około 38% zdających odpowiada poprawnie na to pytanie. bardzo trudne
