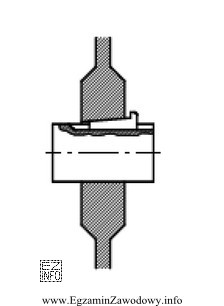

Połączenie klinowe wzdłużne to rodzaj połączenia kształtowego stosowanego najczęściej między wałem i piastą. Jego cechą rozpoznawczą na rysunku jest obecność klina osadzonego wzdłuż osi (w kierunku długości wału). Klin ma zwykle kształt zwężający się (klinowy), dzięki czemu może umożliwiać dociśnięcie współpracujących elementów i ograniczenie luzu. Takie połączenie służy do przenoszenia momentu obrotowego oraz do ustalenia wzajemnego położenia elementów.
Dlaczego pozostałe odpowiedzi nie pasują:
- "wielowypustowe" rozpoznaje się po szeregu powtarzalnych wypustów/rowków (zębów) na obwodzie wału i odpowiadającym im zarysie w piaście. Na typowym rysunku widać wiele jednakowych elementów przenoszących moment, a nie pojedynczy klin.
- "wpustowe" wykorzystuje wpust o przekroju najczęściej prostokątnym lub półokrągłym (zależnie od typu), osadzony w rowku wpustowym. Wpust nie jest elementem zwężającym się jak klin; na rysunku powinien być pokazany jako element o stałym przekroju (bez "klina").
- "kołkowe poprzeczne" polega na zastosowaniu kołka (cylindrycznego lub stożkowego) przechodzącego zwykle poprzecznie przez łączone części. Charakterystyczny jest otwór i kołek przecinający przekrój wału/piasty w kierunku prostopadłym do osi, a nie element wzdłużny w rowku.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono połączenie…" najpierw ustal, czy element pracuje wzdłuż osi (klin/wpust), poprzecznie (kołek), czy jest to układ wielokrotnych zębów na obwodzie (wielowypust). Dopiero potem dopasuj nazwę.
