W pojeździe alternator odpowiada za wytwarzanie energii elektrycznej podczas pracy silnika oraz za ładowanie akumulatora. Dlatego w diagnostyce jego działania wykonuje się pomiary parametrów elektrycznych, które opisują pracę układu ładowania. Typowo sprawdza się, czy alternator wraz z regulatorem utrzymuje właściwe warunki zasilania odbiorników i doładowania akumulatora (w zależności od zastosowanej metody i użytego przyrządu mogą to być m.in. napięcie, prąd oraz zachowanie pod obciążeniem).

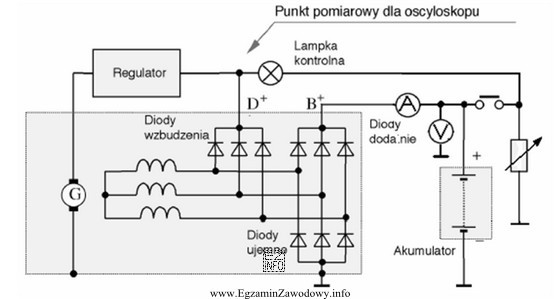

Odpowiedź "alternatora." pasuje do sytuacji, gdy na rysunku widać układ/stanowisko pomiarowe związane z generatorem prądu w pojeździe (np. podłączenia do zacisków, elementy typowe dla układu ładowania lub sam alternator). Rozpoznanie alternatora jest ważne także praktycznie: usterki układu ładowania często objawiają się świeceniem kontrolki ładowania, rozładowywaniem akumulatora, spadkami napięcia i problemami z pracą odbiorników.
Pozostałe odpowiedzi są nieadekwatne, bo dotyczą innych układów i innych typów pomiarów:
- "rozrusznika." – rozrusznik pracuje krótkotrwale w czasie rozruchu; bada się go głównie pod kątem poboru prądu przy rozruchu, spadków napięcia w obwodzie rozrusznika, stanu bendiksu i połączeń, a nie typowych parametrów układu ładowania podczas pracy silnika.
- "modułu zapłonu." – moduł zapłonu wiąże się z wytwarzaniem i sterowaniem iskrą; pomiary dotyczą zwykle sygnałów sterujących, czasów, przebiegów i elementów wysokiego napięcia, a nie parametrów charakterystycznych dla ładowania akumulatora.
- "systemu wtrysku." – układ wtryskowy diagnozuje się przez parametry paliwowe i sterujące (np. ciśnienie paliwa, sygnały czujników/aktuatorów, czasy wtrysku). To inny obszar niż wytwarzanie energii elektrycznej przez alternator.
Na egzaminie warto kojarzyć: alternator = ładowanie, rozrusznik = rozruch, zapłon = iskra, wtrysk = dawkowanie paliwa. Taka mapa funkcji układów pomaga szybko eliminować odpowiedzi niepasujące do rodzaju pomiaru.
