KWALIFIKACJA LES2 - CZERWIEC 2021

PYTANIE NR 23.

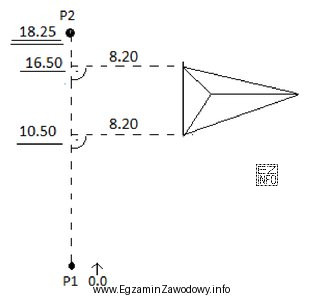

Na rysunku przedstawiono pomiar szczegółu metodą
Ilustracja przedstawia schemat pomiaru szczegółu metodą domiarów prostokątnych, co jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Domiar prostokątny polega na wyznaczaniu położenia szczegółu przez odłożenie od linii pomiarowej odcinka w kierunku prostopadłym (z podaniem domiaru i odciętej wzdłuż linii). Wcięcia kątowe opierają się na pomiarze kątów, ciągi poligonowe na kolejnych bokach i stanowiskach, a przedłużenia na przedłużaniu kierunku.

Pełne wyjaśnienie:

Metoda domiarów prostokątnych (nazywana też metodą domiarów) służy do wyznaczania położenia szczegółów sytuacyjnych względem linii odniesienia (np. linii pomiarowej). Jej cechą rozpoznawczą jest to, że punkt szczegółu wyznacza się przez:

  • odmierzenie odciętej wzdłuż linii (odległości od punktu początkowego na linii),
  • oraz odłożenie domiaru w kierunku prostopadłym do tej linii.

Na rysunkach/szkicach polowych metoda ta zwykle wygląda jak linia bazowa (np. odcinek) oraz krótkie odcinki "odchodzące" od niej pod kątem prostym do mierzonych szczegółów. To odróżnia ją od innych sposobów pomiaru.

Odpowiedź "wcięć kątowych" jest nieprawidłowa, bo wcięcie kątowe opiera się na pomiarze kątów (najczęściej z dwóch stanowisk lub do dwóch punktów nawiązania), a nie na odkładaniu prostopadłych domiarów od jednej linii. Na szkicu dominują wtedy kierunki/wiązki celowych i zależności kątowe.

Odpowiedź "ciągów poligonowych" także nie pasuje: ciąg poligonowy to sekwencja kolejnych boków (odcinków) i stanowisk pomiarowych tworzących łamaną, wykorzystywana do zakładania osnów pomiarowych. Rozpoznaje się go po "łańcuchu" kolejnych punktów i boków, a nie po prostopadłych domiarach do szczegółów.

Odpowiedź "przedłużeń" jest błędna, ponieważ metoda przedłużeń polega na wyznaczaniu punktów przez przedłużenie istniejącego kierunku (kolinearność), co na szkicu daje linie kierunkowe w jednej prostej. Nie wymaga typowo odkładania prostopadłych od linii bazowej.

W praktyce leśnej domiary prostokątne są użyteczne przy inwentaryzacji elementów terenowych (np. skrajni dróg leśnych, rowów, punktów charakterystycznych) względem wyznaczonej linii odniesienia, gdy teren pozwala na łatwe odkładanie prostopadłych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Domiar prostokątny to sposób wyznaczenia punktu szczegółu względem linii odniesienia: mierzysz odległość wzdłuż linii (odciętą), a następnie odkładasz od niej odcinek prostopadły (domiar). Na szkicu widać linię bazową i krótkie odcinki "na bok".
Najczęściej widać linię pomiarową oraz odłożone od niej prostopadłe odcinki do mierzonych szczegółów. Kluczowa jest prostopadłość domiaru do linii, a nie same liczby. To odróżnia tę metodę od szkiców z kierunkami i kątami.
Wcięcia kątowe opierają się na pomiarze kątów (np. z dwóch stanowisk lub do punktów nawiązania), a domiary prostokątne na odległościach i odkładaniu prostopadłej do linii bazowej. Inny jest więc i pomiar, i typowy wygląd szkicu polowego.
Ciąg poligonowy to łamana złożona z kolejnych boków i punktów (stanowisk), wykorzystywana do zakładania osnowy pomiarowej i przenoszenia współrzędnych w teren. Stosuje się go, gdy trzeba przejść przez teren etapami, a nie tylko domierzać szczegóły od jednej linii.
Częsty błąd to sugerowanie się samą obecnością kątów na rysunku i wybór "wcięć kątowych", mimo że kluczowy jest kąt prosty domiaru. Inny błąd to automatyczne uznanie szkicu za "ciąg poligonowy", bo widzisz kilka punktów, bez sprawdzenia, czy tworzą sekwencję stanowisk.
Typowo mierzy się dwie wartości: odciętą (odległość wzdłuż linii pomiarowej od punktu początkowego/stanowiska) oraz domiar (odległość prostopadła od linii do szczegółu). Dzięki temu da się jednoznacznie odtworzyć położenie punktu na szkicu/mapie.
Nie. Metoda przedłużeń polega na wyznaczaniu punktu przez przedłużenie kierunku (kolinearność, leżenie punktów w jednej prostej). W domiarach prostokątnych podstawą jest natomiast prostopadły domiar do linii odniesienia, a nie "ciągnięcie" kierunku dalej.
W praktyce terenowej mogą służyć do inwentaryzacji szczegółów względem wyznaczonej linii (np. osi drogi leśnej), szkicowania urządzeń melioracyjnych, elementów granic czy punktów charakterystycznych. Sprawdzają się, gdy łatwo wyznaczyć linię odniesienia i odkładać od niej prostopadłe.
W pomiarze biegunowym punkt wyznacza się przez kierunek i odległość od stanowiska (często z instrumentu), a na szkicu pojawiają się promienie/wiązki celowych. W domiarach prostokątnych punkty odnosi się do linii bazowej i odkłada prostopadłe odcinki.
Najpierw wypisz cechy rozpoznawcze: czy widać prostopadłe domiary, czy raczej kierunki i kąty, czy łańcuch boków (ciąg). Dopiero potem porównaj z nazwami metod w odpowiedziach. Unikniesz zgadywania po pojedynczym szczególe.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Domiar prostokątny polega na wyznaczaniu położenia szczegółu przez odłożenie od linii pomiarowej odcinka w kierunku prostopadłym (z podaniem domiaru i odciętej wzdłuż linii)."

Materiały:

  • Materiały dydaktyczne z geodezji leśnej dotyczące pomiarów sytuacyjnych
  • Zestawy przykładowych szkiców polowych z opisem metody domiarów
  • Ćwiczenia terenowe z pomiaru szczegółów metodą domiarów prostokątnych
