KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 31.

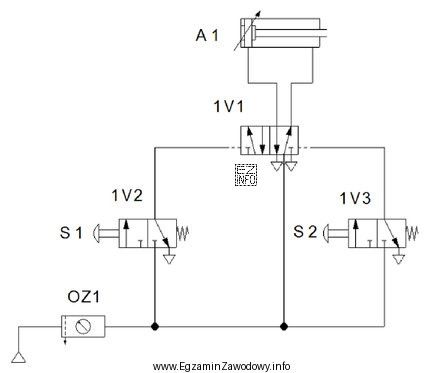

Na rysunku przedstawiono poprawny schemat układu pneumatycznego. Przeprowadzono badanie działania zmontowanego układu i zauważono, że po wciśnięciu przycisku S2 tłoczysko siłownika A1 wysuwa się, a wciśnięcie przycisku S1 przy wysuniętym tłoczysku siłownika A1 powoduje jego wsunięcie. Prawdopodobną przyczyną złego działania układu jest
Na rysunku przedstawiono poprawny schemat układu pneumatycznego. Przeprowadzono badanie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie opisu działania układu i analizy schematu, prawidłowe działanie układu jest zakłócone, co sugeruje, że przyciski S1 i S2 mogły być zamienione miejscami lub zawory 1V2 i 1V3 są odwrotnie podłączone do zaworu 1V1. To powoduje, że sygnały sterujące są przekazywane niezgodnie z oczekiwanym działaniem siłownika A1.
