Badanie po głębokim trawieniu (makroskopowym) polega na takim wytrawieniu przekroju próbki, aby uwidocznić makrostrukturę materiału: strefy krzepnięcia, kierunki krystalizacji, segregacje oraz przede wszystkim wady wewnętrzne i nieciągłości. Dzięki temu możliwa jest ocena jakości półwyrobu (np. wlewka, odkuwki) bez konieczności wykonywania skomplikowanych analiz mikrostruktury.

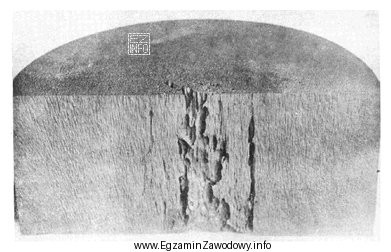

Odpowiedź "Pozostałość jamy usadowej" jest właściwa, ponieważ jama usadowa (związana ze skurczem podczas krzepnięcia) może pozostawić w materiale charakterystyczną strefę nieciągłości/ubytku. Po głębokim trawieniu taka pozostałość jest często wyraźniej widoczna na przekroju makroskopowym, co pozwala zakwalifikować wadę jako skurczową, typową dla procesu krzepnięcia i zasilania.
Dlaczego pozostałe odpowiedzi nie pasują do tego typu identyfikacji wady w tym ujęciu:
- "Rozwarstwienie materiału" kojarzy się z oddzieleniem warstw (np. po procesach przeróbki, zanieczyszczeniach, wadliwym zgrzewaniu/łączeniu lub niejednorodności). Choć pewne nieciągłości mogą być widoczne makroskopowo, rozwarstwienia mają inny typowy obraz i przyczynę niż pozostałość po jamie skurczowej.
- "Niezgrzane pęcherze podskórne" odnoszą się do pęcherzy/niezgodności zgrzania w strefie przypowierzchniowej. To inny mechanizm powstawania wady (związany z łączeniem, zgrzewaniem, obróbką), a nie typowa wada skurczowa osi materiału ujawniana jako pozostałość jamy.
- "Nieodpowiedni przebieg włókien" dotyczy ukierunkowania włókien/struktury po przeróbce plastycznej (np. kucie, walcowanie). To zwykle ocenia się poprzez analizę makrostruktury pod kątem ukierunkowania, ale jest to opis cechy struktury procesu przeróbki, a nie klasyczna "wada" w sensie pozostałości jamy skurczowej.
Wskazówka egzaminacyjna: gdy w treści pojawia się informacja o głębokim trawieniu, skoncentruj się na wadach ujawnianych w przekroju (oś, strefy krzepnięcia, ubytki skurczowe, segregacje). Następnie porównaj to z mechanizmem powstawania wady z odpowiedzi.
