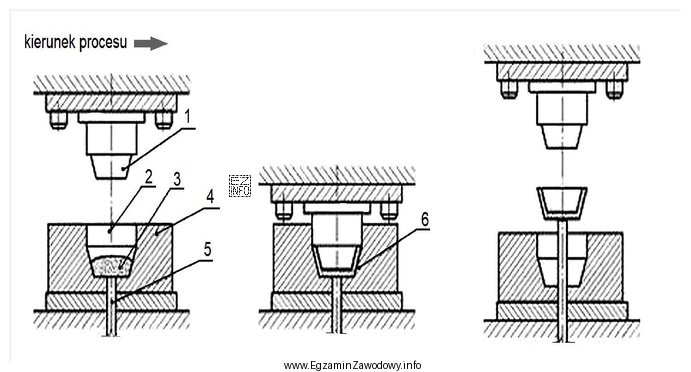

W prasowaniu tłocznym (prasowaniu z użyciem narzędzia) kluczowe jest rozróżnienie elementów, które kształtują materiał, od elementów, które umożliwiają wyjęcie uformowanego detalu. Na schematach prasy/narzędzia najczęściej spotkasz układ: część górna (ruchoma) oraz część dolna (zwykle nieruchoma), a także mechanizm ułatwiający demontaż wypraski.
1 – stempel: stempel to element roboczy, który podczas ruchu suwaka prasy dociska materiał i wchodzi w obszar formowania. Jego funkcją jest bezpośrednie kształtowanie, dlatego na rysunkach bywa umieszczany w części górnej i jest powiązany z ruchem roboczym.
2 – gniazdo formujące: gniazdo (część formująca po stronie "matrycowej") tworzy przestrzeń, w której materiał przyjmuje docelowy kształt. To ono determinuje geometrię wyrobu w strefie formowania i stanowi "odbiór" dla stempla.
5 – wypychacz: wypychacz nie służy do kształtowania w fazie docisku, tylko do wypychania wyrobu po zakończeniu prasowania, gdy detal mógłby pozostać w gnieździe. Jego rola jest praktyczna i eksploatacyjna: skraca czas cyklu i zapobiega uszkodzeniom przy ręcznym wyjmowaniu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Opcje, w których stempel i wypychacz są zamienione, wynikają z pomylenia funkcji "dociskania/kształtowania" z funkcją "usuwania wypraski". To różne elementy pracujące na różnych etapach cyklu.
- Opcje, w których matryca pojawia się w miejscu gniazda (lub odwrotnie), odzwierciedlają typowy problem terminologiczny: w praktyce nazwy bywają używane różnie, ale na egzaminie liczy się przypisanie elementu do roli: gniazdo to część, w której powstaje kształt i która współpracuje ze stemplem.
Wskazówka egzaminacyjna: gdy masz wątpliwości, najpierw zidentyfikuj element ruchomy dociskający (stempel), potem przestrzeń formującą (gniazdo), a na końcu mechanizm uwalniający detal (wypychacz).
