KWALIFIKACJA TWO9 - CZERWIEC 2021

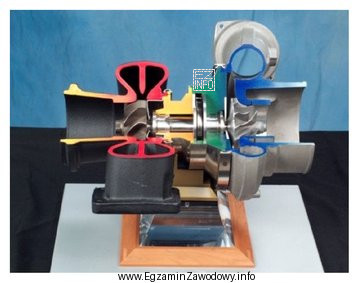

Odpowiedź "turbosprężarki" jest właściwa, gdy na przekroju widać charakterystyczny układ dwóch maszyn przepływowych połączonych wspólnym wałem: po jednej stronie znajduje się turbina napędzana energią spalin, a po drugiej sprężarka podnosząca ciśnienie powietrza dolotowego. Typowo widoczne są także elementy łożyskowania i obudowy rozdzielające stronę "gorącą" (spaliny) i "zimną" (powietrze).

Dlaczego pozostałe odpowiedzi nie pasują:

• "wtryskiwacza" – wtryskiwacz to element układu paliwowego (iglica, rozpylacz, kanały paliwowe). Jego przekrój nie przedstawia dwóch wirników na wspólnym wale ani obudów przypominających korpus turbiny i sprężarki.
• "wentylatora" – wentylator jest pojedynczą maszyną do przetłaczania powietrza. Może mieć wirnik i obudowę, ale nie ma strony turbinowej zasilanej spalinami ani typowego układu doładowania silnika.
• "pompy wirowej" – pompa wirowa służy do tłoczenia cieczy i ma charakterystyczny korpus hydrauliczny (króćce ssawny i tłoczny, komora wirnikowa). Nie występuje w niej część turbinowa napędzana spalinami ani układ sprężania powietrza.

W praktyce egzaminacyjnej warto zapamiętać zasadę: turbosprężarka = turbina (spaliny) + sprężarka (powietrze) na wspólnym wale. Jeżeli na rysunku widać wyraźne "dwie strony" urządzenia i wirniki pracujące w różnych mediach, to najczęściej wskazuje to właśnie na turbosprężarkę.
