Wentylatory klasyfikuje się m.in. według kierunku przepływu czynnika względem osi obrotu wirnika. To właśnie ta cecha jest kluczowa przy rozpoznawaniu typu urządzenia na przekroju i widoku.

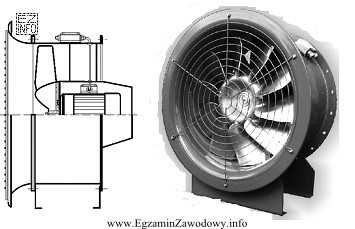

Odpowiedź "osiowego" jest właściwa, gdy na rysunku widać wirnik z łopatkami na piaście, a przepływ powietrza odbywa się wzdłuż osi (struga wchodzi i wychodzi zasadniczo w tym samym kierunku, "na wprost"). Często towarzyszy temu obudowa o kształcie zbliżonym do cylindra lub pierścienia prowadzącego.
Dlaczego pozostałe odpowiedzi nie pasują?
- "promieniowego" (odśrodkowego) oczekuje się, gdy zasysanie jest osiowe, ale wylot następuje promieniowo (na bok), zwykle do obudowy spiralnej (voluty) lub do kanału bocznego. Na przekrojach często widać charakterystyczny "ślimak" i zmianę kierunku strugi o ok. 90°.
- "diagonalnego" oznacza przepływ pośredni: ani czysto osiowy, ani czysto promieniowy. Konstrukcyjnie wirnik i kanały kierują strugę pod kątem. Jeśli na rysunku struga przechodzi wyraźnie wzdłuż osi, to nie jest to przypadek diagonalny.
- "rotacyjnego" nie jest standardową, równorzędną nazwą typu wentylatora w tym podziale. Każdy wentylator ma element wirujący, więc taka odpowiedź jest zbyt ogólna i nie identyfikuje klasy przepływu.
W praktyce egzaminacyjnej warto pamiętać prostą regułę: osiowy = "wzdłuż osi", promieniowy = "od osi na zewnątrz", diagonalny = "pod kątem". Na rysunkach technicznych szukaj przede wszystkim kierunku wlotu i wylotu oraz charakterystycznej obudowy.
