W belkach żelbetowych strzemiona są zbrojeniem poprzecznym, które współpracuje m.in. przy przenoszeniu sił tnących oraz utrzymuje pręty podłużne we właściwym położeniu. Z tego powodu na rysunkach zbrojeniowych bardzo często spotyka się różne rozstawy strzemion w różnych odcinkach belki, zwłaszcza rozróżnia się strefę przęsłową oraz strefę przypodporową.
W tym zadaniu nie wykonuje się obliczeń. Kluczowa umiejętność to:
- rozpoznanie, gdzie na rysunku znajduje się strefa przypodporowa (w pobliżu podpory),
- odczytanie z opisu/oznaczenia, jaki rozstaw strzemion jest tam przewidziany.

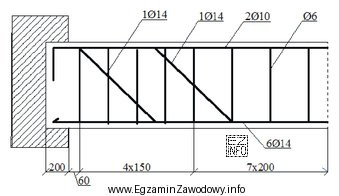

Odpowiedź "150 mm" jest poprawna, ponieważ odpowiada rozstawowi strzemion wskazanemu na rysunku dla odcinka przypodporowego. W praktyce oznacza to, że w tym miejscu strzemiona powinny być rozmieszczone co 150 mm, licząc wzdłuż długości belki.
Pozostałe propozycje są błędne, bo nie zgadzają się z informacją podaną na rysunku:
- "120 mm" – sugeruje większe zagęszczenie; taka wartość mogłaby wystąpić w innych rozwiązaniach, ale nie jest tu wskazana.
- "200 mm" – to rozstaw rzadszy; bywa spotykany w mniej obciążonych strefach, jednak nie odpowiada oznaczeniu strefy przypodporowej w tym zadaniu.
- "600 mm" – to bardzo duży rozstaw, typowo niepasujący do strefy przypodporowej i również niezgodny z oznaczeniem na rysunku.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy rysunek rozróżnia strefy (np. różne odcinki z różnym rozstawem) i czy rozstaw jest opisany jako wartość "co … mm", a nie jako inny wymiar detalu.
