W belkach żelbetowych rozróżnia się kilka typów zbrojenia, a ich identyfikacja na rysunku wynika przede wszystkim z położenia i przebiegu pręta.
Pręty nośne (główne) przenoszą naprężenia rozciągające od zginania. W przęśle belki (między podporami) zwykle występuje moment dodatni, który powoduje rozciąganie dolnych włókien, dlatego podstawowe zbrojenie nośne umieszcza się w dolnej strefie przekroju. Jeśli pręt podłużny biegnie równolegle do osi belki i nie ma zagięć, mówimy o pręcie nośnym prostym.

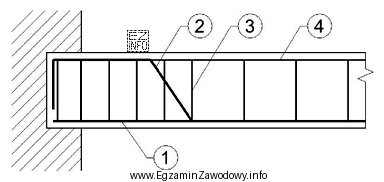

W tym zadaniu cyfra 1 oznacza właśnie dolny pręt podłużny prowadzony prosto, więc poprawna odpowiedź to: nośne proste.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Montażowe – to pręty konstrukcyjne/pomocnicze, które ułatwiają montaż i usztywniają klatkę zbrojeniową. Same w sobie nie stanowią podstawowego zbrojenia pracującego na rozciąganie w przęśle; ich położenie i rola są inne.
- Rozdzielcze – stosuje się je do rozkładania obciążeń i współpracy z innym zbrojeniem (np. w układach, gdzie trzeba "rozprowadzić" siły). Nie są to główne, dolne pręty podłużne o funkcji zasadniczej dla zginania w przęśle.
- Nośne odgięte – pręt odgięty rozpoznaje się po charakterystycznym ukośnym zagięciu z dolnej strefy ku górze w rejonie podpory (wykorzystanie tego samego pręta do pracy w strefie podporowej). Skoro pręt oznaczony 1 biegnie prosto, nie jest prętem odgiętym.
Wskazówka egzaminacyjna: przy takich zadaniach najpierw ustal, czy pręt jest podłużny czy poprzeczny, następnie sprawdź, czy ma odgięcie, a dopiero potem dobieraj nazwę (nośny prosty/nośny odgięty/montażowy/rozdzielczy).
