KWALIFIKACJA BUD1 - PAŹDZIERNIK 2016



PYTANIE NR 4.

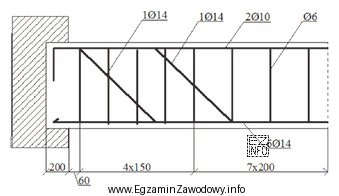

Na rysunku przedstawiono przekrój podłużny belki żelbetowej. Ile wynosi rozstaw strzemion w strefie środkowej belki?
Ilustracja przedstawia przekrój podłużny belki żelbetowej, co jest typowym elementem w budownictwie, szczególnie w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozstaw strzemion w strefie środkowej belki odczytuje się bezpośrednio z wymiarowania/oznaczenia na przekroju podłużnym, przypisanego do części przęsłowej (nie do stref przypodporowych). Z rysunku wynika, że w tej strefie strzemiona są rozmieszczone co 200 mm, więc poprawna odpowiedź to "200 mm".

Pełne wyjaśnienie:

W belce żelbetowej strzemiona (zbrojenie poprzeczne) są zwykle rozmieszczane z różnym zagęszczeniem w różnych strefach: najczęściej gęściej przy podporach (większe siły tnące) i rzadziej w strefie środkowej przęsła. Dlatego w zadaniu kluczowe jest, aby nie brać "pierwszej lepszej" wartości z rysunku, tylko odczytać rozstaw przypisany dokładnie do strefy środkowej.

Odpowiedź "200 mm" jest poprawna, ponieważ odpowiada zapisowi wymiarowania/oznaczenia rozstawu strzemion dla części środkowej belki (przęsłowej). Taki zapis na rysunkach zbrojeniowych oznacza odległość osiową między kolejnymi strzemionami wzdłuż belki.

Dlaczego pozostałe propozycje są błędne:

  • "150 mm" – to typowa wartość spotykana w strefach bardziej obciążonych (np. przy podporach) albo w innych elementach; wybór tej opcji często wynika z uogólnienia lub odczytu z niewłaściwego fragmentu rysunku.
  • "120 mm" – to również realny, ale zwykle bardziej zagęszczony rozstaw. Błąd polega na pomyleniu strefy środkowej z obszarem, gdzie wymagane jest większe zbrojenie poprzeczne.
  • "600 mm" – to rozstaw na ogół zbyt duży jak na strzemiona belki; wybór bywa skutkiem pomylenia rozstawu strzemion z innym wymiarem (np. długością odcinka, podziałem stref lub odległością montażową).

Wskazówka egzaminacyjna: zawsze najpierw zidentyfikuj na rysunku, gdzie kończy się strefa przypodporowa i zaczyna strefa środkowa, a dopiero potem przypisz do niej właściwy opis rozstawu. Jeśli na rysunku występuje kilka wartości, sprawdź, do którego odcinka są "podpięte" liniami odniesienia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rozstaw strzemion w belce żelbetowej?
Rozstaw strzemion to odległość (zwykle osiowa) między kolejnymi strzemionami wzdłuż belki. Na rysunku zbrojeniowym bywa zapisany jako wartość w mm przypisana do konkretnej strefy belki, np. w przęśle lub przy podporach.
Jak na rysunku rozpoznać strefę środkową belki?
Strefa środkowa (przęsłowa) to odcinek belki położony między strefami przypodporowymi, zwykle w centralnej części przęsła. Na rysunku jest wydzielona długościami odcinków lub zmianą opisu rozstawu strzemion, do których prowadzą linie odniesienia.
Dlaczego rozstaw strzemion bywa inny w środku belki niż przy podporach?
W belce siły tnące są zwykle większe w rejonie podpór, więc stosuje się tam gęstsze strzemiona. W środku przęsła siły tnące często są mniejsze, dlatego rozstaw może być większy. Rysunek zbrojeniowy pokazuje te zmiany strefami.
Jakie oznaczenia na rysunku informują o rozstawie strzemion?
Najczęściej spotkasz zapis liczbowy w milimetrach przypisany do odcinka belki, np. "co 200 mm" lub samą wartość przy linii odniesienia. Kluczowe jest, by sprawdzić, do którego fragmentu przekroju podłużnego ten zapis się odnosi.
Czy rozstaw strzemion zawsze podaje się w milimetrach?
W dokumentacji budowlanej w Polsce wymiary zbrojenia i rozstawy najczęściej podaje się w milimetrach. Na egzaminie zwracaj uwagę na jednostki w odpowiedziach oraz na to, czy rysunek nie zawiera dodatkowych opisów, które mogłyby zmienić interpretację.
Jak uniknąć pomyłki między rozstawem w przęśle a rozstawem przy podporach?
Najpierw znajdź na rysunku granice stref (zmianę opisu lub wymiar odcinka), a dopiero potem odczytaj rozstaw przypisany linią odniesienia do danego odcinka. Nie zakładaj, że jedna wartość obowiązuje na całej długości belki.
Czy da się odpowiedzieć bez rysunku, jeśli pytanie odwołuje się do przekroju?
Zwykle nie, bo zadanie sprawdza umiejętność odczytu danych z dokumentacji. Jeżeli pytanie mówi "na rysunku", to kluczowa informacja (np. rozstaw 200 mm) znajduje się w oznaczeniach na przekroju podłużnym i trzeba ją wyczytać z grafiki.
Kiedy na budowie sprawdza się rozstaw strzemion w belce?
Rozstaw weryfikuje się podczas montażu zbrojenia oraz przed betonowaniem, w ramach kontroli zgodności z dokumentacją. Sprawdza się szczególnie strefy, gdzie rozstaw się zmienia, aby nie przenieść przez pomyłkę gęstszego lub rzadszego układu na cały element.
Jakie błędy są najczęstsze przy odczycie rysunku zbrojeniowego belki?
Najczęstsze to: odczyt wartości z niewłaściwego odcinka, pomylenie strefy środkowej z przypodporową, przeoczenie zmiany rozstawu na rysunku oraz sugerowanie się "typową" liczbą zamiast sprawdzenia linii odniesienia i opisu przy danym fragmencie belki.
Jak przygotować się do zadań z rozstawem strzemion na egzaminie BUD.1?
Ćwicz odczytywanie przekrojów podłużnych belek z różnymi strefami rozstawu, ucz się typowych symboli zbrojeniowych i sposobu wymiarowania. Pomaga też rozwiązywanie arkuszy próbnych oraz samodzielne zaznaczanie na rysunku, do którego odcinka odnosi się dany opis.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Eksperci podkreślają: "Rozstaw strzemion w strefie środkowej belki odczytuje się bezpośrednio z wymiarowania/oznaczenia na przekroju podłużnym, przypisanego do części przęsłowej (nie do stref przypodporowych)."

Źródła:

  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu – Część 1-1: Reguły ogólne i reguły dla budynków (wymagania i zasady dotyczące zbrojenia poprzecznego i detali zbrojenia)
  • PN-EN 13670:2011 Wykonywanie konstrukcji z betonu (wymagania wykonawcze i kontrola przed betonowaniem, w tym zgodność z dokumentacją zbrojeniową)

Materiały:

  • PN-EN 1992-1-1 (Eurokod 2) – wymagania ogólne dotyczące elementów żelbetowych i zbrojenia
  • PN-EN 13670 – zasady wykonania konstrukcji betonowych (kontrola robót przed betonowaniem)
  • Podręczniki i zeszyty ćwiczeń z rysunku technicznego budowlanego (rysunki zbrojeniowe belek, słupów, płyt)
