W zadaniu należy rozpoznać rodzaj połączenia na podstawie przekroju. W praktyce mechanika-monterа oznacza to umiejętność odczytania, jaki element łączy części oraz czy jest to połączenie rozłączne czy nierozłączne.

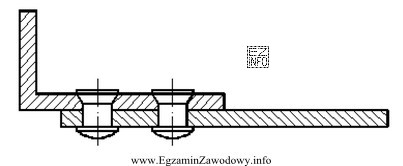

Połączenie nitowe jest połączeniem nierozłącznym wykonywanym przez umieszczenie nitu w otworach łączonych elementów i uformowanie (zakucie) drugiego łba. Na rysunku/ przekroju typowe są: trzpień nitu przechodzący przez elementy oraz łby/zakuwki po obu stronach (albo łeb fabryczny i łeb zakuty). Charakterystyczne jest też to, że nie występuje gwint ani nakrętka.
Dlaczego pozostałe odpowiedzi nie pasują:
- "spawanego" – na przekroju połączenia spawanego oczekuje się widocznej spoiny (materiału spawalniczego łączącego krawędzie) i geometrii charakterystycznej dla złącza spawanego. Brak nitu jako oddzielnego elementu złącznego.
- "gwintowego." – połączenie gwintowe rozpoznaje się po śrubie/wkręcie i gwincie (na rysunku często jako zarys gwintu lub oznaczenie uproszczone) oraz zwykle po nakrętce lub gwintowanym otworze. W połączeniu nitowym gwintu nie ma.
- "sworzniowego." – sworzeń jest elementem łączącym w połączeniu rozłącznym, często z zabezpieczeniem przed wysunięciem (np. zawleczką, pierścieniem). Na przekroju nie występują zakuwane łby jak w nitowaniu, a połączenie ma umożliwiać demontaż.
Wskazówka egzaminacyjna: najpierw sprawdź, czy na rysunku widać gwint (wtedy odpada nit), potem szukaj spoiny (wtedy odpada nit), a jeśli jest trzpień z wyraźnymi łbami/zakuciem – najczęściej jest to nit.
