W przekroju złącza spawanego kluczowe jest rozpoznanie geometrii przygotowania brzegów oraz tego, czy spawane elementy są łączone "na styk" (spoiny czołowe), czy pod kątem/narożnie (typowe dla spoin pachwinowych).

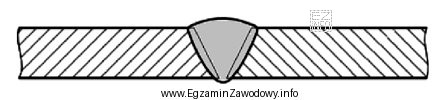

Odpowiedź "czołowej typu V." jest właściwa, gdy na rysunku widać, że oba elementy są zestawione czołowo, a ich krawędzie są sfazowane tak, że powstaje rowek o przekroju przypominającym literę V. Taki kształt umożliwia uzyskanie przetopu i odpowiedniego wypełnienia spoiny, zwłaszcza przy większych grubościach materiału.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "pachwinowej dwustronnej." – spoina pachwinowa ma przekrój zbliżony do trójkąta w narożu złącza (np. teowego lub narożnego). W złączu czołowym nie opisuje się jej jako pachwinowej, nawet jeśli na rysunku widać "trójkątne" obszary metalu spoiny.
- "pachwinowej jednostronnej." – ten sam błąd klasyfikacji: jednostronność/dwustronność dotyczy wykonania pachwiny po jednej lub po obu stronach złącza narożnego/teowego, a nie typowego ukosowania V w złączu czołowym.
- "czołowej typu I." – spoina czołowa typu I dotyczy połączenia bez ukosowania (proste, równoległe krawędzie). Jeśli na przekroju widać wyraźny rowek/ukosowanie, to nie jest typ I.
Wskazówka egzaminacyjna: najpierw odpowiedz sobie na dwa pytania: czy elementy są łączone na styk (czołowo)? oraz czy krawędzie są proste (I) czy ukosowane (V)?. Dopiero potem wybieraj wariant odpowiedzi.
