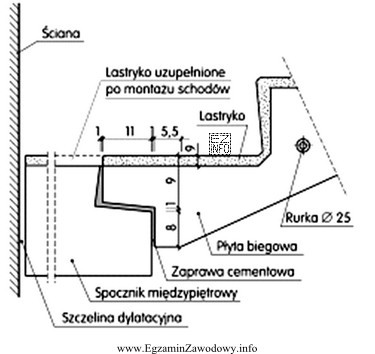

Pytanie sprawdza umiejętność czytania detalu przekrojowego połączenia prefabrykowanych schodów płytowych oraz wskazania, w jaki sposób bieg jest podparty na spoczniku. W typowym rozwiązaniu prefabrykowany element biegowy opiera się na przygotowanym kształcie (wyprofilowaniu) w strefie styku ze spocznikiem. Przestrzeń kontaktu bywa wypełniana zaprawą, aby zapewnić pełne, równomierne przekazanie sił dociskowych, skorygować drobne nierówności i ustabilizować oparcie.
Dlaczego poprawna jest odpowiedź: "Wyprofilowanie wypełnione zaprawą."
Na przekroju taki sposób oparcia rozpoznaje się po:
- "stopniu"/gnieździe w spoczniku lub w biegu (czyli wyprofilowaniu),
- warstwie materiału wypełniającego styk, która nie jest elementem stalowym ani podkładką, lecz ciągłym wypełnieniem,
- braku elementów stalowych typowych dla połączeń spawanych (np. pary kątowników i spoin).
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "Z użyciem podkładek elastycznych." Podkładki elastyczne to zwykle cienkie elementy pośrednie stosowane punktowo lub liniowo, a na detalu powinny być widoczne jako odrębna warstwa/element o określonej grubości i lokalizacji. Same podkładki nie opisują też "gniazda"/wyprofilowania jako głównego sposobu oparcia.
- "Na wieńcu żelbetowym." Wieniec jest charakterystycznym elementem żelbetowym związanym z obwodem stropu/ścian, a nie typowym "miejscem oparcia" biegu na spoczniku w detalu schodów płytowych prefabrykowanych. Gdyby oparcie było na wieńcu, rysunek wskazywałby wyraźnie ten element i jego zbrojenie oraz relację do schodów.
- "Złącze spawane z dwóch kątowników." Połączenie spawane wymaga widocznych elementów stalowych (kątowników) i zwykle schematycznie zaznaczonych spoin/łączników. W rozwiązaniu opartym na zaprawie kluczowe jest oparcie beton–beton z wypełnieniem, a nie łączenie stal–stal.
Wskazówka egzaminacyjna: Najpierw szukaj na przekroju strefy styku i odpowiedz sobie, co faktycznie przenosi docisk: zaprawa w gnieździe, podkładki, czy stalowe łączniki. Dopiero potem dobierz odpowiedź odpowiadającą temu, co widać na detalu.
