KWALIFIKACJA ELM3 - CZERWIEC 2008



PYTANIE NR 14.

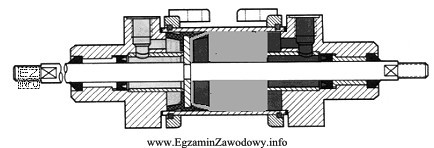

Na rysunku przedstawiono przekrój siłownika pneumatycznego
Ilustracja przedstawia przekrój siłownika pneumatycznego tłokowego, co jest związane z kwalifikacjami zawodowymi w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Siłownik tłokowy rozpoznaje się na przekroju po obecności tłoka poruszającego się w cylindrze oraz typowego układu komór roboczych (zwykle z tłoczyskiem). Typy wielopołożeniowe, tandemowe i udarowe mają inne cechy konstrukcyjne i przeznaczenie, więc nie pasują do klasycznego przekroju tłokowego.

Pełne wyjaśnienie:

Określenie "siłownik tłokowy" odnosi się do najczęściej spotykanej konstrukcji siłownika pneumatycznego, w której w cylindrze przemieszcza się tłok (najczęściej połączony z tłoczyskiem). Na rysunku w przekroju zwykle widać komory robocze oddzielone tłokiem, elementy prowadzenia oraz miejsca doprowadzenia/odprowadzenia sprężonego powietrza. Taka budowa odpowiada ruchowi posuwisto-zwrotnemu wynikającemu z różnicy ciśnień po obu stronach tłoka.

Odpowiedź "tłokowego" jest więc właściwa, ponieważ opisuje konstrukcję opartą o tłok w cylindrze, co jest kluczową cechą rozpoznawczą na przekroju.

  • "wielopołożeniowego" jest mylące, bo siłownik wielopołożeniowy służy do uzyskiwania więcej niż dwóch stabilnych położeń. Zwykle wymaga rozwiązań konstrukcyjnych (np. zestawienia kilku sekcji, dodatkowych elementów sterujących/hamujących), których nie utożsamia się z prostym przekrojem jednego siłownika tłokowego.
  • "tandemu" odnosi się do siłownika tandemowego, którego celem jest zwiększenie siły (np. przez dwa tłoki pracujące na wspólnym tłoczysku). Na przekroju oczekuje się cech wskazujących na "podwojenie" części roboczych, a nie pojedynczy klasyczny układ.
  • "udarowego" dotyczy siłownika o specyficznym przeznaczeniu (krótki, dynamiczny udar), często o innej charakterystyce pracy i rozwiązaniach konstrukcyjnych niż standardowy siłownik do ruchu liniowego w automatyce.

W przygotowaniu do egzaminu warto ćwiczyć rozpoznawanie siłowników po cechach funkcjonalnych widocznych w przekroju: liczbie tłoków/sekcji, sposobie uzyskania położeń, obecności elementów typowych dla wzmocnienia siły (tandem) lub pracy udarowej. To ogranicza ryzyko wyboru na podstawie samej nazwy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest siłownik pneumatyczny tłokowy?
To napęd liniowy, w którym sprężone powietrze działa na tłok poruszający się w cylindrze, powodując ruch posuwisto-zwrotny. Najczęściej ma tłoczysko i dwie komory robocze, co ułatwia sterowanie wysuwem i powrotem w układach automatyki.
Jak rozpoznać siłownik tłokowy na przekroju?
Szukaj elementu w kształcie dysku (tłoka) wewnątrz cylindra oraz przestrzeni po obu jego stronach (komór). Często widoczne jest też tłoczysko przechodzące przez uszczelnienie. To typowy układ dla standardowego siłownika tłokowego.
Dlaczego siłownik tandemowy nie jest tym samym co tłokowy?
Siłownik tandemowy nadal wykorzystuje tłoki, ale ma ich więcej niż jeden (zwykle dwa) w celu zwiększenia siły przy tym samym ciśnieniu. Na rysunku przekroju powinny być widoczne cechy "podwojenia" części roboczych, czego nie ma w typowym pojedynczym siłowniku tłokowym.
Co oznacza określenie "siłownik wielopołożeniowy"?
To siłownik pozwalający uzyskać więcej niż dwa położenia robocze (nie tylko skrajne: wsunięty i wysunięty). Zwykle wymaga dodatkowych rozwiązań konstrukcyjnych lub połączenia kilku sekcji. Nie należy mylić go ze standardowym siłownikiem tłokowym o dwóch położeniach krańcowych.
Kiedy stosuje się siłownik udarowy w pneumatyce?
Siłownik udarowy dobiera się tam, gdzie potrzebny jest krótki, dynamiczny ruch o charakterze "uderzenia", np. w prostych operacjach technologicznych. Konstrukcja i sposób pracy różnią się od typowego siłownika do płynnego pozycjonowania, dlatego na przekroju może wyglądać inaczej.
Jakie elementy siłownika tłokowego najczęściej widać na rysunku przekrojowym?
Najczęściej: cylinder, tłok, tłoczysko, uszczelnienia, pokrywy (denka) oraz przestrzenie komór roboczych. Czasem widać również prowadzenie tłoczyska i kanały doprowadzające powietrze. Umiejętność nazwania tych części pomaga poprawnie wskazać typ siłownika.
Czy każdy siłownik pneumatyczny ma tłoczysko?
Nie. Występują też siłowniki beztłoczyskowe, w których ruch jest przenoszony inną metodą niż klasyczne tłoczysko. W pytaniach z przekrojem obecność tłoczyska jest jednak częstą wskazówką dla rozpoznania klasycznego siłownika tłokowego.
Jakie są typowe pomyłki przy rozpoznawaniu siłowników na egzaminie?
Najczęściej: wybór po nazwie "na skojarzenie", mylenie tandemu z układem dwustronnego działania oraz pomijanie liczby sekcji/tłoków. Pomaga porównanie: ile jest komór i czy widać cechy specjalne (np. podwojony zespół roboczy dla tandemu).
Jak ćwiczyć rozpoznawanie siłowników pneumatycznych po rysunkach?
Najlepiej pracować na kartach katalogowych i materiałach dydaktycznych z przekrojami. Zrób listę cech: liczba tłoków, obecność tłoczyska, liczba komór/sekcji, przeznaczenie (pozycjonowanie, zwiększenie siły, udar). Potem dopasowuj nazwę do cech, nie odwrotnie.
Jakie pojęcia warto powtórzyć przed pytaniami o siłowniki pneumatyczne?
Powtórz: tłok, tłoczysko, komora robocza, siłownik jednostronnego i dwustronnego działania, siłownik tandemowy, wielopołożeniowy i beztłoczyskowy. Na egzaminie pytania często sprawdzają rozróżnienie konstrukcji na podstawie rysunku i podstawowych definicji.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

W praktyce zawodowej kluczowe jest to, że siłownik tłokowy rozpoznaje się na przekroju po obecności tłoka poruszającego się w cylindrze oraz typowego układu komór roboczych (zwykle z tłoczyskiem).

Materiały:

  • Podręczniki i skrypty do pneumatyki siłowej (rozdziały o siłownikach)
  • Katalogi i karty katalogowe producentów pneumatyki (przykłady przekrojów siłowników)
  • Materiały dydaktyczne z rysunku technicznego: czytanie przekrojów i oznaczeń
