Regulator napięcia ma za zadanie utrzymywać możliwie stałe napięcie w instalacji elektrycznej mimo zmian obciążenia i prędkości/warunków pracy źródła energii. W konstrukcjach wykorzystujących stos węglowy elementem regulacyjnym jest pakiet krążków węglowych (tzw. krążki), których rezystancja zależy od docisku: większy docisk zwykle zmniejsza rezystancję pakietu, a mniejszy docisk ją zwiększa. Dzięki temu układ może wpływać na prąd wzbudzenia lub inny tor regulacyjny i stabilizować napięcie.

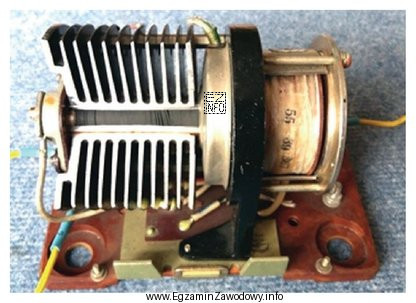

W tym pytaniu nie sprawdza się obliczeń ani teorii na poziomie wzorów, tylko praktyczną umiejętność identyfikacji i odczytu cechy konstrukcyjnej z rysunku: ile krążków tworzy stos węglowy. Poprawna odpowiedź to 110 krążków, ponieważ odpowiada wartości przybliżonej wynikającej z przedstawionej ilustracji (liczba elementów w pakiecie lub opis wskazany na rysunku).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 50 krążków – to zbyt mała liczba w porównaniu z tym, co przedstawia rysunek; może wynikać z pobieżnego oszacowania "na oko" bez analizy skali lub opisu.
- 80 krążków – wartość pośrednia, często wybierana, gdy zdający nie ma pewności i kieruje się intuicją. Nie zgadza się jednak z odczytem z rysunku.
- 20 krążków – bardzo niska liczba, która może wynikać z pomylenia "krążków" z innymi elementami (np. większymi przekładkami lub segmentami) lub z pominięcia faktu, że pakiet składa się z wielu cienkich warstw.
Wskazówka egzaminacyjna: w zadaniach "z rysunku" najpierw zlokalizuj dokładnie element (stos węglowy), potem sprawdź, czy na ilustracji jest opis, podziałka lub informacja o liczbie warstw/krążków. Unikaj zgadywania na podstawie samego wrażenia wizualnego.
