KWALIFIKACJA TWO3 - STYCZEŃ 2019

PYTANIE NR 10.

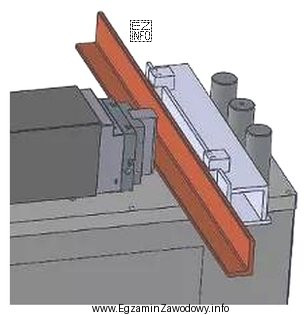

Na rysunku przedstawiono
Ilustracja przedstawia maszynę przemysłową, która jest poziomą prasą do gięcia profili, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Prasę poziomą do gięcia profili."
To urządzenie służy do nadawania kształtu kształtownikom (profilom) przez gięcie, a układ roboczy jest poziomy. Nie jest to gilotyna (cięcie nożem) ani zaginarka (typowe zaginanie blach belką dociskową), ani prasa pionowa do blach.

Pełne wyjaśnienie:

Poprawna jest odpowiedź: "prasę poziomą do gięcia profili." Tego typu prasa jest wykorzystywana do gięcia kształtowników/profili (np. w pracach kadłubowych przy dopasowywaniu elementów szkieletu). Charakterystyczne jest, że proces gięcia odbywa się w układzie poziomym – element jest prowadzony i odkształcany przez narzędzia/rolki/elementy dociskowe ustawione w orientacji poziomej.

Odpowiedź "prasę pionową do gięcia blach" jest błędna, ponieważ dotyczy innej orientacji pracy i innego typowego zastosowania (gięcie arkuszy blach), często z innym układem stołu i narzędzia gnącego.

Odpowiedź "gilotynę do cięcia blach" jest błędna, bo gilotyna służy do cięcia, a nie do gięcia. W gilotynie kluczowe są elementy tnące (nóż, belka tnąca, stół, dociski), a celem jest rozdzielenie materiału.

Odpowiedź "zaginarkę do blach" również jest nieprawidłowa: zaginarka wykonuje zagięcia blach przez docisk i obrót/unoszenie belki zaginającej, typowo do krawędziowania arkuszy. W praktyce egzaminacyjnej warto zapamiętać: gilotyna = cięcie, zaginarka = zaginanie blach, prasa do profili = gięcie kształtowników, a dodatkowo rozróżniać układ poziomy i pionowy po konstrukcji stanowiska roboczego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Prasa do gięcia profili służy do odkształcania kształtowników (np. profili stalowych) i zwykle pracuje na docisku/rolkach. Zaginarka jest przeznaczona do arkuszy blach i wykonuje zagięcia krawędzi poprzez docisk i ruch belki zaginającej.
Gilotyna ma element tnący (nóż) oraz stół do podparcia blachy i dociski. Jej celem jest rozdzielenie materiału na odcinki. Jeśli na rysunku widać typowy układ noża i stołu, to wskazuje na cięcie, nie gięcie.
Orientacja wpływa na prowadzenie detalu i typowe zastosowanie. Układ poziomy ułatwia pracę z dłuższymi profilami i ich podparcie, a pionowy częściej kojarzy się z operacjami na blachach lub krótszych elementach na stole roboczym.
Gięte profile stosuje się m.in. w elementach szkieletu: wzmocnieniach, wręgach, podłużnicach czy ramach, gdy trzeba dopasować kształt do krzywizn kadłuba. Dobór metody gięcia zależy od przekroju profilu i wymaganego promienia.
Nie. Prasa do gięcia służy do odkształcania (zmiany kształtu bez rozdzielania materiału). Do cięcia blach stosuje się np. gilotyny, nożyce lub przecinarki. Pomylenie funkcji urządzeń to częsty błąd na rozpoznawaniu maszyn.
Najczęściej myli się ją z prasą, bo obie "giną". Zaginarka zwykle ma belkę dociskową i belkę zaginającą do krawędziowania arkusza. Jeśli na rysunku brak typowego układu belek i docisku blachy, to może być inne urządzenie.
Gięcie stosuje się, gdy trzeba uzyskać wymagany kształt elementu bez jego rozdzielania, np. dopasować profil do łuku kadłuba. Cięcie wykonuje się, gdy trzeba uzyskać wymiar lub kształt przez usunięcie części materiału (np. formatowanie blach).
Kluczowe jest unikanie stref zgniotu (rąk między narzędziami), poprawne podparcie długich profili, stosowanie osłon i wyłączników bezpieczeństwa oraz praca zgodnie z instrukcją stanowiskową. Nie wolno też przekraczać parametrów maszyny dla danego przekroju profilu.
To nadawanie krzywizny kształtownikom (np. płaskownikom, kątownikom) tak, aby pasowały do geometrii kadłuba. Wykonuje się je na prasach lub giętarkach do profili, a następnie sprawdza dopasowanie do szablonów lub konstrukcji montażowej.
Najlepiej uczyć się porównawczo: zebrać zdjęcia/rysunki pras, zaginarek i gilotyn oraz wypisać cechy rozpoznawcze (nóż tnący, belka zaginająca, rolki/elementy dociskowe, orientacja pracy). Na egzaminie analizuj funkcję urządzenia, nie tylko nazwę.
info

Około 68% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że "Prasę poziomą do gięcia profili."To urządzenie służy do nadawania kształtu kształtownikom (profilom) przez gięcie, a układ roboczy jest poziomy.

Materiały:

  • Instrukcje stanowiskowe/BHP dla pras do gięcia oraz urządzeń do cięcia blach (materiały szkolne pracowni)
  • Podręcznik/kompendium z technologii budowy kadłubów: obróbka plastyczna blach i kształtowników (materiały edukacyjne branżowe)
  • Katalogi producentów maszyn: prasy do gięcia profili, zaginarki, gilotyny (opisy cech i zastosowań)
