W dokumentacji budowlanej słowo rzut oznacza przedstawienie obiektu w widoku "z góry" (rzut poziomy) lub w innym ustalonym kierunku, zależnie od rodzaju opracowania. W zadaniach dekarskich kluczowe jest odróżnianie, czy rysunek dotyczy geometrii dachu, układu kondygnacji, czy konstrukcji więźby.

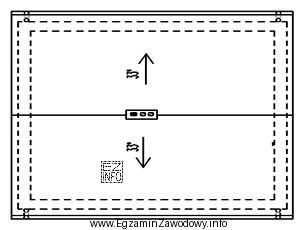

Poprawna odpowiedź "dachu." jest właściwa wtedy, gdy na rysunku widać cechy typowe dla rzutu dachu: obrys połaci i krawędzie okapów, przebieg kalenic oraz załamania połaci (np. kosze i naroża). Taki rzut jest używany do planowania krycia, obróbek i odwodnienia, bo pokazuje kształt dachu w planie.
Dlaczego pozostałe odpowiedzi są błędne w tym typie rozpoznawania:
- "parteru." – rzut kondygnacji (parteru) koncentruje się na ścianach, pomieszczeniach, otworach drzwiowych/okiennych, komunikacji oraz wymiarach wnętrz. Nie jest to rysunek połaci dachu.
- "poddasza." – rzut poddasza również przedstawia układ przestrzeni użytkowej na tej kondygnacji (ściany, skosy, otwory), a nie samą geometrię połaci w planie. Może mieć elementy związane ze skosami, ale to nadal rzut kondygnacji.
- "więźby dachowej." – rysunek więźby (konstrukcji) zwykle pokazuje układ elementów nośnych (np. krokwie, płatwie, jętki, słupy) i ich rozmieszczenie/oznaczenia. To inny cel rysunku niż rzut dachu, który opisuje przede wszystkim kształt połaci.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, poszukaj na rysunku elementów typowo "architektonicznych" (ściany i pomieszczenia) albo typowo "dekarskich" (kalenice, krawędzie połaci). To najszybszy sposób na poprawne rozróżnienie rodzaju rzutu.
