Przekaźnik czasowy pneumatyczny realizuje funkcję zwłoki czasowej w torze sterowania powietrzem. W odmianie z opóźnionym wyłączeniem element "trzyma" stan wyjścia przez nastawiony czas po tym, gdy zniknie sygnał sterujący. W praktyce oznacza to, że po zaniku impulsu sterującego siłownik lub zawór wykonawczy jeszcze przez chwilę pozostaje w dotychczasowym stanie, a dopiero potem następuje zmiana.

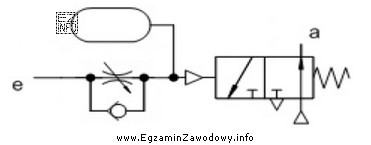

Odpowiedź "pneumatycznego przekaźnika czasowego z opóźnionym wyłączeniem" pasuje do schematów, w których widać tor czasowy (zwykle dławienie/objętość i sterowanie zaworem) prowadzący do opóźnienia zaniku sygnału na wyjściu.
Dlaczego pozostałe odpowiedzi nie pasują do takiego rozpoznania funkcji:
- "reduktora z manometrem" dotyczy układu przygotowania powietrza. Reduktor zmniejsza i stabilizuje ciśnienie zasilania, a manometr służy do odczytu ciśnienia; sam w sobie nie realizuje funkcji zwłoki czasowej.
- "pneumatycznego przekaźnika czasowego z opóźnionym włączeniem" opisuje inną charakterystykę: po podaniu sygnału sterującego wyjście pojawia się dopiero po upływie nastawionego czasu, natomiast zanik zwykle jest bez zwłoki. To przeciwna logika niż opóźnione wyłączenie.
- "wyspy zaworowej" to zespół kilku zaworów rozdzielających (często na wspólnej płycie z kolektorami i złączami), wykorzystywany do sterowania wieloma odbiornikami. Sama idea wyspy to "wiele zaworów w jednym module", a nie pojedyncza funkcja czasowa.
Wskazówka egzaminacyjna: zawsze rozróżniaj, kiedy pojawia się zwłoka (przy załączeniu czy przy wyłączeniu). To najczęstszy punkt pomyłek przy przekaźnikach czasowych, zarówno pneumatycznych, jak i elektrycznych.
