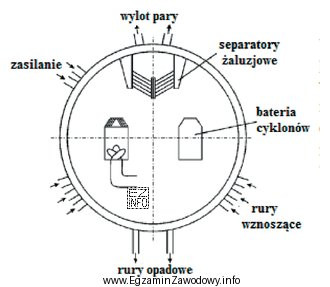

Walczak (bęben kotłowy) to charakterystyczny element kotłów parowych, zwłaszcza wodnorurkowych. Jego podstawowa rola wynika z miejsca w obiegu parowo-wodnym: do walczaka doprowadzana jest mieszanina pary i wody z ekranów/parownika, a wewnątrz zachodzi separacja pary od wody. Zgromadzona woda tworzy zapas (rezerwę) umożliwiającą stabilną pracę układu, a oddzielona para kierowana jest dalej do kolejnych elementów instalacji.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Rekuperator jest wymiennikiem do odzysku ciepła (np. z gorących spalin do podgrzania powietrza lub innego czynnika). Jego "idea" na schemacie to dwa strumienie o różnych temperaturach oddzielone przegrodą wymiany ciepła, a nie zbiornik/separator obiegu parowo-wodnego.
- Akumulator pary działa jak bufor: magazynuje energię w postaci pary lub jako układ ładowania/rozładowania ciśnienia w instalacji. Funkcyjnie jest to urządzenie wyrównujące wahania zapotrzebowania, a nie typowy element kotła realizujący separację mieszaniny z parownika.
- Przegrzewacz pary to część kotła (wymiennik), w której para nasycona jest ogrzewana do pary przegrzanej. Na schemacie odpowiada mu zwykle odcinek wymiennika w strumieniu spalin i przebieg rurociągu pary, a nie "bęben" obiegu woda–para.
Wskazówka egzaminacyjna: aby odróżnić walczak od wymienników, patrz na połączenia. Walczak ma zwykle kilka przyłączy (dopływ mieszaniny, odpływ pary, spust/odmulanie, woda zasilająca) i pełni rolę węzła obiegu. Wymienniki (rekuperator/przegrzewacz) są "przelotowe" dla strumieni i wynikają z procesu wymiany ciepła.
