KWALIFIKACJA ELM5 - PAŹDZIERNIK 2016



PYTANIE NR 18.

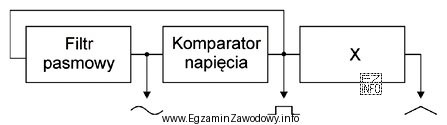

Na rysunku przedstawiono schemat blokowy generatora funkcyjnego. W miejsce X należy wpisać nazwę
Na rysunku przedstawiono schemat blokowy generatora funkcyjnego. W miejsce X
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widzimy filtr pasmowy i komparator napięcia, które przetwarzają sygnał przed dotarciem do bloku X. Filtr pasmowy ogranicza pasmo częstotliwości sygnału, a komparator napięcia przekształca sygnał na postać, która może być dalej przetwarzana. Układ całkujący w miejscu X miałby za zadanie akumulowanie wartości sygnału wejściowego przez określony czas, co jest logicznym krokiem po filtracji i komparacji sygnału.
