KWALIFIKACJA ELE2 - CZERWIEC 2011

PYTANIE NR 8.

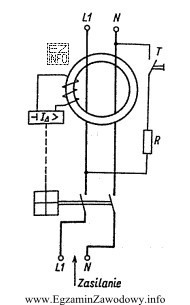

Na rysunku przedstawiono schemat elektryczny
Ilustracja przedstawia schemat elektryczny wyłącznika różnicowoprądowego, co jest zgodne z pytaniem egzaminacyjnym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia wyłącznik różnicowoprądowy (RCD), bo widać przekładnik sumujący, przez który przechodzą L i N, blok wyzwalający z oznaczeniem I∆> oraz obwód testowy: przycisk T i rezystor R symulujące prąd upływu. Wyłącznik silnikowy i przekaźniki nie mają takiego układu TEST ani przekładnika sumującego.

Pełne wyjaśnienie:

Poprawna odpowiedź: wyłącznik różnicowoprądowy (RCD).

Na schemacie RCD występuje zestaw elementów, które razem są bardzo charakterystyczne i pozwalają odróżnić to urządzenie od innych aparatów:

  • Przekładnik sumujący (pierścień/ferryt), przez który przechodzą jednocześnie przewód fazowy (L) i neutralny (N). W stanie normalnym suma wektorowa prądów jest równa zero.
  • Uzwojenie wtórne przekładnika podłączone do członu wyzwalającego, często oznaczanego funkcjonalnie jako reakcja na prąd różnicowy (na schemacie widoczne oznaczenie typu I∆>).
  • Sprzężenie mechaniczne (linia przerywana) między członem wyzwalającym a mechanizmem rozłączającym styki – informuje, że wykrycie prądu różnicowego powoduje mechaniczne zadziałanie aparatu i rozłączenie torów.
  • Obwód testowy: przycisk T oraz rezystor R, które tworzą kontrolowany "sztuczny upływ" i pozwalają sprawdzić zadziałanie wyłącznika w warunkach eksploatacyjnych.

Dlaczego pozostałe odpowiedzi są błędne:

  • Wyłącznik silnikowy służy do zabezpieczenia silników przed przeciążeniem i zwarciem; typowo ma człony termiczny i elektromagnetyczny, ale nie wykorzystuje przekładnika sumującego L+N ani obwodu TEST T–R do symulacji prądu upływu.
  • Przekaźnik zmierzchowy realizuje funkcję sterowania oświetleniem zależnie od natężenia światła; na schemacie oczekiwalibyśmy elementu czujnikowego i toru sterowania, a nie przekładnika sumującego i oznaczenia I∆>.
  • Przekaźnik bistabilny zmienia stan po impulsie sterującym i "pamięta" go bez podtrzymania; również nie ma typowego toru różnicowego z przekładnikiem sumującym ani obwodu testowego.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz jednocześnie pierścień (przekładnik) z przeprowadzonymi L i N oraz przycisk TEST, to w praktyce niemal zawsze jest to RCD.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
RCD to aparat ochronny, który porównuje prąd płynący przewodem fazowym i neutralnym. Jeśli pojawi się różnica (prąd upływu do ziemi, przez uszkodzoną izolację lub ciało człowieka), mechanizm wyzwala i rozłącza obwód, ograniczając ryzyko porażenia i pożaru.
Szukaj przekładnika sumującego (pierścień), przez który przechodzą L i N, oraz członu wyzwalającego oznaczanego np. I∆>. Często jest też obwód TEST: przycisk T i rezystor R. Ten zestaw cech jest typowy dla RCD.
Obwód TEST celowo wytwarza niewielki prąd "nierównowagi" (symulowany upływ), aby sprawdzić, czy mechanizm zadziała. Naciśnięcie T powinno spowodować wyłączenie RCD. Dzięki temu można okresowo potwierdzić sprawność wyzwalacza i toru rozłączającego.
Oznaczenie I∆> wskazuje człon reagujący na prąd różnicowy (resztkowy). Gdy prąd upływu powoduje, że prąd w L i N nie jest równy, przekładnik sumujący indukuje sygnał w uzwojeniu wtórnym i uruchamia wyzwalanie mechaniczne styków.
Wyłącznik nadprądowy chroni głównie przed zwarciem i przeciążeniem (za duży prąd w przewodzie). RCD chroni przed prądem upływu (np. do obudowy, ziemi, przez człowieka) i może zadziałać nawet wtedy, gdy prąd obciążenia nie jest "za duży".
Nie. Wyłącznik silnikowy jest przeznaczony do ochrony silników (przeciążenie, zwarcie, często nastawa prądu). Nie bazuje na pomiarze prądu różnicowego L–N i nie ma typowego przekładnika sumującego ani obwodu TEST T–R. RCD ma funkcję ochrony przeciwporażeniowej/pożarowej.
RCD zadziała, gdy pojawi się prąd upływu, czyli część prądu popłynie inną drogą niż przewodem neutralnym (np. przez uszkodzoną izolację do ziemi, przez wilgoć, przez metalową obudowę urządzenia). Wtedy prądy w L i N nie sumują się do zera w przekładniku.
Przekaźnik zmierzchowy służy do sterowania oświetleniem na podstawie natężenia światła. Na schemacie oczekuje się czujnika i toru sterowania, a nie elementów ochronnych takich jak przekładnik sumujący L+N, oznaczenie I∆> czy obwód TEST z T i R, które są typowe dla RCD.
W praktyce spotyka się różne czułości RCD, np. 10 mA, 30 mA, 100 mA, 300 mA. Niższe wartości stosuje się tam, gdzie priorytetem jest ochrona osób, a wyższe częściej do ochrony przeciwpożarowej lub selektywności. Dobór zależy od układu i przeznaczenia obwodu.
Najczęstsze pomyłki to wybór wyłącznika silnikowego lub przekaźnika "bo też ma styki", bez analizy elementów rozstrzygających. Warto zapamiętać: pierścień z L i N + I∆> + TEST (T i R) wskazuje na RCD. Inne aparaty zwykle nie mają takiej kombinacji.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Wyłącznik silnikowy i przekaźniki nie mają takiego układu TEST ani przekładnika sumującego."

Źródła:

  • IEC 61008-1, Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCBs) – wymagania i zasada działania (dokument normatywny)
  • IEC 61009-1, Residual current operated circuit-breakers with integral overcurrent protection for household and similar uses (RCBOs) – wymagania i zasada działania (dokument normatywny)
  • https://pl.wikipedia.org/wiki/Wy%C5%82%C4%85cznik_r%C3%B3%C5%BCnicowopr%C4%85dowy - dostęp 2026-02-18

Materiały:

  • Dokumentacja techniczno-ruchowa (DTR) wyłączników różnicowoprądowych wybranych producentów
  • Podręczniki/kompendia z podstaw elektrotechniki i aparatury zabezpieczeniowej
  • Materiały szkoleniowe SEP dotyczące ochrony przeciwporażeniowej i działania RCD
