KWALIFIKACJA ELM2 - CZERWIEC 2019



PYTANIE NR 6.

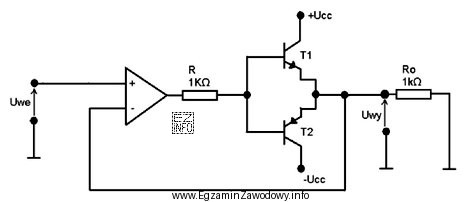

Na rysunku przedstawiono schemat ideowy
Ilustracja przedstawia schemat ideowy wzmacniacza, który jest częścią egzaminu zawodowego dla kwalifikacji EE3 w zawodzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmacniacz rozpoznaje się po torze sygnałowym wejście–wyjście oraz elemencie aktywnym (np. tranzystor/układ scalony) pracującym z polaryzacją i często ze sprzężeniem zwrotnym.
Falownik zwykle ma układ przełączający (mostek), generator – obwód podtrzymujący oscylacje, a zasilacz – prostownik i stabilizację jako funkcję główną.

Pełne wyjaśnienie:

Na schemacie ideowym wzmacniacza kluczowe jest to, że układ ma wyraźny tor sygnałowy: sygnał jest doprowadzony na wejście, następnie przetwarzany przez element aktywny (np. tranzystor, para tranzystorów, wzmacniacz operacyjny), a na końcu pojawia się na wyjściu jako sygnał o większej amplitudzie (napięciowej, prądowej lub mocy). Typowe są też elementy ustawiające punkt pracy (rezystory polaryzujące), kondensatory separujące/odsprzęgające oraz często sprzężenie zwrotne, które stabilizuje wzmocnienie i parametry.

Dlaczego pozostałe odpowiedzi są nieprawidłowe w takim rozpoznaniu:

  • Falownik (inwerter) to układ przekształtnikowy – jego istotą jest zamiana prądu stałego na przemienny. Na schematach często widać mostek tranzystorowy (H-bridge), klucze mocy, transformator lub filtr wyjściowy. Funkcja "wzmacniania sygnału" nie jest tam celem głównym.
  • Generator to układ wytwarzający drgania (oscylacje) bez zewnętrznego sygnału wejściowego w sensie toru audio/sygnałowego. Rozpoznasz go po pętli dodatniego sprzężenia zwrotnego i elementach selektywnych (RC/LC/kwarc), których rolą jest podtrzymanie i ustalenie częstotliwości.
  • Zasilacz służy przede wszystkim do dostarczenia odpowiedniego napięcia/prądu. Charakterystyczne są: prostownik (diody/mostek), filtracja (kondensatory), stabilizacja (stabilizator liniowy lub przetwornica). Zasilacz może występować jako część urządzenia, ale jeśli na rysunku dominują elementy toru sygnałowego i stopień aktywny – klasyfikacja jako "zasilacz" jest błędem.

Wskazówka egzaminacyjna: najpierw znajdź na schemacie wejście, wyjście i element aktywny. Potem sprawdź, czy jest pętla sprzężenia i czy główną funkcją jest obróbka sygnału (wzmacniacz), wytwarzanie przebiegu (generator) czy konwersja/zasilanie (falownik/zasilacz).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest schemat ideowy w elektronice?
Schemat ideowy to graficzny zapis połączeń elektrycznych i funkcji elementów (rezystory, tranzystory, układy scalone), a nie ich fizycznego rozmieszczenia. Służy do zrozumienia działania układu, diagnozowania usterek i planowania montażu.
Jak rozpoznać na schemacie, że to wzmacniacz?
Szukaj toru wejście–wyjście oraz elementu aktywnego (tranzystor, wzmacniacz operacyjny) z polaryzacją i często sprzężeniem zwrotnym. Wzmacniacz "obrabia" sygnał wejściowy, a nie tylko zasila lub przekształca energię.
Dlaczego zasilacz łatwo pomylić ze wzmacniaczem na schemacie?
Bo w wielu urządzeniach część zasilająca (diody, kondensatory filtrujące, stabilizator) występuje obok toru wzmacniającego. Błąd polega na uznaniu, że jeśli widać prostowanie i filtrację, to cały układ jest zasilaczem, mimo że to tylko podukład.
Co odróżnia generator od wzmacniacza w praktyce egzaminacyjnej?
Generator wytwarza przebieg bez typowego sygnału wejściowego i ma pętlę dodatniego sprzężenia oraz element ustalający częstotliwość (RC, LC, kwarc). Wzmacniacz wymaga sygnału wejściowego i wzmacnia go, zwykle ze sprzężeniem stabilizującym parametry.
Jakie elementy na schemacie sugerują falownik?
Falownik to przekształtnik: często zobaczysz klucze tranzystorowe pracujące przełączająco (np. w układzie mostka), elementy mocy, czasem transformator i filtr na wyjściu. Celem jest zamiana DC na AC, a nie liniowe wzmocnienie sygnału.
Czy sam transformator oznacza, że to zasilacz lub falownik?
Nie. Transformator może być częścią zasilacza, falownika, a czasem też toru sygnałowego (separacja, dopasowanie impedancji). Trzeba ocenić cały układ: gdzie jest wejście/wyjście, czy są elementy aktywne w torze sygnału i jaka jest rola transformatora.
Jakie są typowe oznaczenia wejścia i wyjścia na schematach?
Wejście bywa opisane jako IN, VIN, wejście, sygnał, a wyjście jako OUT, VOUT, wyjście, głośnik/obciążenie. Często przy wejściu jest kondensator sprzęgający i rezystory polaryzujące, a przy wyjściu element obciążenia (np. rezystor, głośnik).
Jakie błędy najczęściej robi się przy rozpoznawaniu układów na rysunkach?
Najczęstsze to: skupienie na jednym elemencie (np. diodach) i ignorowanie toru sygnałowego, mylenie sprzężenia zwrotnego dodatniego (generator) z ujemnym (wzmacniacz), oraz utożsamianie układów mocy z "falownikiem" bez sprawdzenia, czy występuje przekształcanie DC/AC.
Jak ćwiczyć rozpoznawanie wzmacniacza, generatora i zasilacza przed egzaminem?
Weź zestaw schematów i do każdego zaznacz: (1) źródło zasilania, (2) wejście, (3) wyjście, (4) element aktywny, (5) sprzężenie zwrotne. Następnie opisz funkcję bloku. Taka checklista ogranicza zgadywanie i uczy analizy funkcjonalnej.
Kiedy w urządzeniu elektronicznym spotyka się wzmacniacz w praktyce montażu?
Wzmacniacze są w urządzeniach audio (przedwzmacniacze, końcówki mocy), w torach czujników (wzmacnianie sygnałów pomiarowych), w radiotechnice (wzmacniacze w.cz.) oraz w układach sterowania. Montaż wymaga poprawnego zasilania i prowadzenia masy, by uniknąć zakłóceń.
info

Statystycznie 54% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że wzmacniacz rozpoznaje się po torze sygnałowym wejście–wyjście oraz elemencie aktywnym (np. tranzystor/układ scalony) pracującym z polaryzacją i często ze sprzężeniem zwrotnym.

Źródła:

  • Horowitz, P.; Hill, W.: "The Art of Electronics" (3rd ed.), rozdziały o wzmacniaczach i sprzężeniu zwrotnym, 2015
  • Sedra, A. S.; Smith, K. C.: "Microelectronic Circuits" (7th ed.), rozdziały dotyczące wzmacniaczy tranzystorowych i wzmacniaczy operacyjnych, 2014
  • All About Circuits: "What is an Amplifier?" https://www.allaboutcircuits.com/textbook/semiconductors/chpt-1/amplifiers/ (dostęp: 2026-02-18)

Materiały:

  • Podręczniki z podstaw elektroniki analogowej (wzmacniacze, sprzężenie zwrotne)
  • Tablice/słowniki symboli elektronicznych i ćwiczenia z czytania schematów
  • Karty katalogowe (datasheet) prostych wzmacniaczy operacyjnych i tranzystorów – przykładowe aplikacje
