W instalacjach ogrzewania grawitacyjnego obieg czynnika grzewczego powstaje dzięki różnicy gęstości wody gorącej i chłodniejszej, dlatego schematy takich instalacji często podkreślają naturalny kierunek przepływu oraz sposób prowadzenia przewodów.

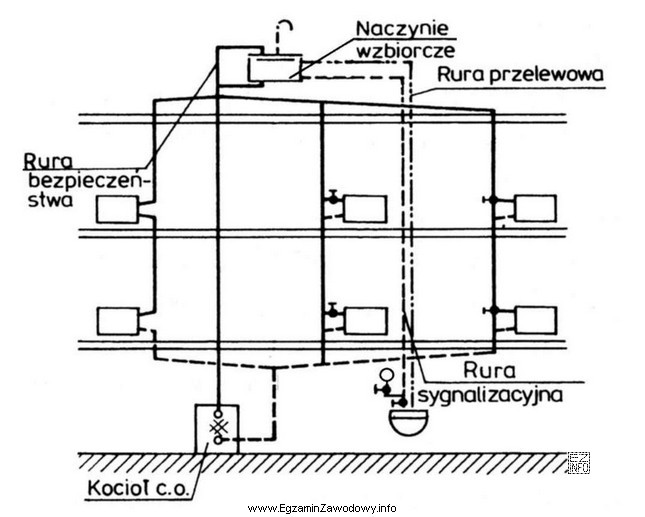

Odpowiedź "jednorurowego pionowego" jest właściwa, gdy schemat przedstawia:
- układ jednorurowy – grzejniki/odgałęzienia są włączone do jednego przewodu obiegowego (w praktyce rozpoznaje się to po tym, że zasilanie i powrót nie są prowadzone jako dwa równoległe przewody dla każdego odbiornika),
- układ pionowy – rozprowadzanie do kondygnacji odbywa się pionami (charakterystyczne dla budynków wielokondygnacyjnych, gdzie gałęzie instalacji są "pięte" w górę i w dół).
Odpowiedź "jednorurowego poziomego" byłaby właściwa przy rozprowadzeniu głównie w poziomach (np. na jednej kondygnacji), gdzie dominują odcinki poziome z kolejnymi odbiornikami; sama obecność odcinków poziomych na rysunku nie przesądza jednak o klasyfikacji.
Odpowiedzi "dwururowego z rozdziałem dolnym" oraz "dwururowego z rozdziałem górnym" dotyczą instalacji, w których występują dwa zasadnicze przewody: zasilający i powrotny. Rozdział górny/dolny odnosi się do miejsca prowadzenia głównego zasilania względem odbiorników (odpowiednio nad lub pod nimi). Jeżeli schemat nie pokazuje wyraźnie dwóch niezależnych przewodów obsługujących grzejniki, wybór jednej z tych opcji jest typowym błędem wynikającym z automatycznego kojarzenia "lepszej regulacji" z układem dwururowym.
Wskazówka egzaminacyjna: najpierw ustal, czy na schemacie są dwa oddzielne przewody (dwururowa) czy jeden obieg (jednorurowa), a dopiero potem oceniaj orientację (pionowa/pozioma) i sposób rozdziału.
