KWALIFIKACJA BUD9 - CZERWIEC 2017 (test 2)



PYTANIE NR 35.

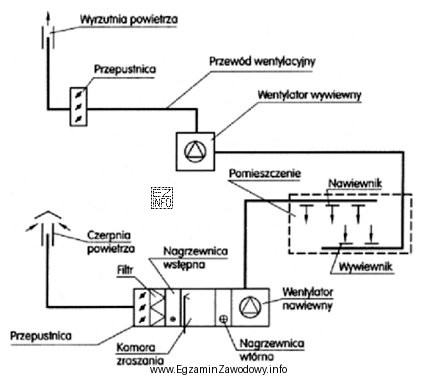

Na rysunku przedstawiono schemat instalacji
Ilustracja przedstawia schemat instalacji klimatyzacyjnej bez recyrkulacji powietrza wewnętrznego, co jest zgodne z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Instalacja klimatyzacyjna oprócz transportu powietrza realizuje jego obróbkę: regulację temperatury i wilgotności. Na schemacie widać komorę zraszania oraz dwie nagrzewnice, co jest typowe dla klimatyzacji. Jednocześnie brak kanału łączącego wywiew z nawiewem, więc układ pracuje bez recyrkulacji (100% powietrza zewnętrznego).

Pełne wyjaśnienie:

Rozpoznanie rodzaju instalacji opiera się na tym, jak szeroki zakres obróbki powietrza pokazuje schemat oraz czy występuje recyrkulacja.

Dlaczego jest to instalacja klimatyzacyjna bez recyrkulacji?

  • W ciągu nawiewnym występują elementy pełnej obróbki powietrza: filtr, nagrzewnica wstępna, komora zraszania (nawilżanie i adiabatyczne chłodzenie) oraz nagrzewnica wtórna (dogrzewanie do wymaganej temperatury nawiewu). Taki zestaw wskazuje na klimatyzację, bo umożliwia regulację temperatury i wilgotności.
  • Układ ma osobny ciąg wywiewny z wentylatorem wywiewnym i wyrzutnią. Nie ma jednak połączenia (kanału/komory mieszania) między wywiewem a nawiewem, czyli brak recyrkulacji. Oznacza to pracę na 100% powietrza zewnętrznego.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Wentylacyjna mechaniczna nawiewno-wywiewna – sama wentylacja mechaniczna dotyczy głównie wymiany/transportu powietrza. W typowym ujęciu nie obejmuje elementu takiego jak komora zraszania służąca do sterowania wilgotnością, ani układu dwóch nagrzewnic do precyzyjnej regulacji temperatury nawiewu.
  • Klimatyzacyjna z recyrkulacją powietrza wewnętrznego – recyrkulacja wymaga domieszania powietrza wywiewanego do nawiewu, czyli obecności komory mieszania lub kanału łączącego przewód wywiewny z nawiewnym. Na schemacie takiego połączenia nie ma.
  • Wentylacyjna grawitacyjna nawiewno-wywiewna – wentylacja grawitacyjna nie wykorzystuje wentylatorów jako elementów wymuszających przepływ. Na schemacie wyraźnie występują wentylator nawiewny i wywiewny, więc nie jest to układ grawitacyjny.

Wskazówka egzaminacyjna: jeśli na rysunku widzisz element nawilżania (np. komorę zraszania) i układ obróbki temperatury (nagrzewnice/chłodnice), myśl o klimatyzacji; a o recyrkulacji decyduje obecność/ brak połączenia mieszającego wywiew z nawiewem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co odróżnia instalację klimatyzacyjną od wentylacyjnej mechanicznej?
Klimatyzacja to nie tylko wymiana powietrza, ale także jego obróbka: regulacja temperatury, wilgotności, czystości i często prędkości/ruchu powietrza. Wentylacja mechaniczna skupia się głównie na transporcie i wymianie powietrza, zwykle bez urządzeń do precyzyjnej regulacji wilgotności.
Jak rozpoznać na schemacie, że układ jest bez recyrkulacji?
Brak recyrkulacji rozpoznasz po tym, że nie ma kanału ani komory mieszania łączących wywiew z nawiewem. Powietrze nawiewane pochodzi wtedy w 100% z czerpni zewnętrznej, a powietrze z pomieszczenia jest wywiewane i usuwane do wyrzutni.
Co to jest komora zraszania i po co się ją stosuje?
Komora zraszania to sekcja, w której powietrze ma kontakt z wodą w postaci drobnych kropel. Służy do nawilżania oraz do adiabatycznego chłodzenia powietrza. Jej obecność jest typowa dla układów, które mają kontrolować wilgotność, czyli dla klimatyzacji.
Dlaczego dwie nagrzewnice w centrali sugerują klimatyzację?
Dwie nagrzewnice (wstępna i wtórna) ułatwiają dokładne ustawienie temperatury nawiewu. Wstępna przygotowuje powietrze przed kolejnymi procesami (np. nawilżaniem/chłodzeniem), a wtórna dogrzewa po komorze zraszania do wartości wymaganej w pomieszczeniu. To typowy układ obróbki w klimatyzacji.
Czy sama obecność wentylatorów oznacza, że to klimatyzacja?
Nie. Wentylatory świadczą o tym, że przepływ jest wymuszony mechanicznie, ale nie przesądzają o klimatyzacji. O klimatyzacji decyduje obecność urządzeń do pełnej obróbki powietrza (np. nawilżanie, chłodzenie, precyzyjne grzanie) i możliwość utrzymania parametrów w pomieszczeniu.
Jakie elementy najczęściej wskazują na recyrkulację w instalacji?
Recyrkulację zdradza przede wszystkim komora mieszania albo kanał, który doprowadza część powietrza wywiewanego z powrotem do ciągu nawiewnego. Często występują też przepustnice regulujące udział powietrza zewnętrznego i powrotnego, aby mieszać je w zadanych proporcjach.
Kiedy w praktyce stosuje się układy bez recyrkulacji?
Układy bez recyrkulacji (100% powietrza zewnętrznego) stosuje się tam, gdzie liczy się wysoka jakość powietrza i ograniczenie przenoszenia zanieczyszczeń między pomieszczeniami. Z punktu widzenia eksploatacji oznacza to większy udział powietrza zewnętrznego i zwykle większe potrzeby grzania/chłodzenia.
Dlaczego wentylacja grawitacyjna nie pasuje do schematu z wentylatorami?
Wentylacja grawitacyjna działa dzięki różnicy gęstości powietrza i ciągowi kominowemu, a nie dzięki urządzeniom wymuszającym przepływ. Jeśli na schemacie są wentylatory nawiewne i wywiewne, to przepływ jest mechaniczny, więc nie jest to układ grawitacyjny.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu klimatyzacji na rysunku?
Najczęstsze błędy to: (1) mylenie wentylacji mechanicznej z klimatyzacją, bo oba układy mają wentylatory, (2) nierozpoznanie komory zraszania jako elementu regulacji wilgotności, (3) przeoczenie tego, że nie ma recyrkulacji, czyli brak połączenia między wywiewem a nawiewem.
Jak odpowiadać na egzaminie, gdy pytanie dotyczy typu instalacji z rysunku?
Najpierw wypisz w głowie elementy schematu: czerpnia, filtr, nagrzewnice, nawilżanie/chłodzenie, wentylatory, wyrzutnia. Potem odpowiedz na dwa pytania: czy jest obróbka wilgotności/temperatury (klimatyzacja) oraz czy jest połączenie powrotne (recyrkulacja). To minimalizuje pomyłki.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Instalacja klimatyzacyjna oprócz transportu powietrza realizuje jego obróbkę: regulację temperatury i wilgotności."

Materiały:

  • Podręczniki i skrypty z wentylacji i klimatyzacji (centrale, elementy obróbki powietrza)
  • Rysunki i schematy central wentylacyjnych/klimatyzacyjnych z opisem sekcji
  • Materiały producentów central (karty katalogowe sekcji: nagrzewnice, nawilżacze, komory zraszania)
