KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2016



PYTANIE NR 4.

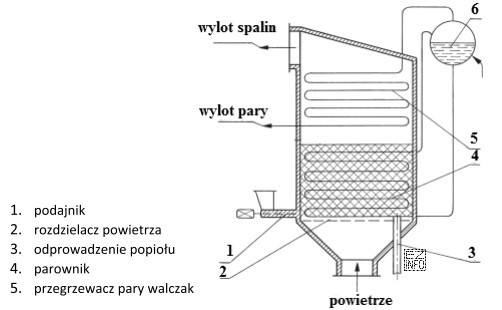

Na rysunku przedstawiono schemat kotła
Ilustracja przedstawia schemat kotła fluidalnego, który jest istotnym elementem w kontekście kwalifikacji zawodowej TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
"Kocioł fluidalny" rozpoznaje się po schemacie paleniska ze złożem, w którym cząstki paliwa unoszone są przez strumień powietrza (złoże pęcherzowe/cyrkulacyjne). Kotły olejowe mają typowe palniki olejowe, pyłowe – układ podawania pyłu i palniki pyłowe, a rusztowe – ruszt mechaniczny w palenisku.

Pełne wyjaśnienie:

W zadaniu należy rozpoznać typ kotła na podstawie jego schematu. Odpowiedź "fluidalnego." jest właściwa, jeżeli na rysunku widać cechy charakterystyczne spalania w złożu fluidalnym: warstwę materiału (złoże) oraz doprowadzenie powietrza od dołu w sposób umożliwiający "upłynnienie" złoża (intensywne mieszanie i unoszenie cząstek).

Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?

  • "olejowego." – kocioł olejowy (z palnikiem olejowym) zwykle identyfikuje się przez obecność palnika/zespołu rozpylania paliwa ciekłego oraz typowy układ doprowadzenia oleju i powietrza do palnika. Nie jest to rozwiązanie oparte na złożu.
  • "pyłowego." – kocioł pyłowy wiąże się z przygotowaniem i podawaniem paliwa w postaci pyłu (młyny, podajniki, palniki pyłowe). Kluczowa jest strefa palników i komora spalania bez rusztu oraz bez typowego złoża fluidalnego.
  • "rusztowego." – kocioł rusztowy rozpoznaje się po ruszcie (stałym lub ruchomym), na którym spala się paliwo stałe w warstwie. Na schemacie oczekuje się elementu rusztu i charakterystycznego przebiegu spalania warstwowego, a nie upłynnionego złoża.

Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono…" warto szukać jednego elementu rozstrzygającego (ruszt, palniki pyłowe, palnik olejowy, złoże fluidalne). Następnie sprawdzić, czy pozostałe elementy schematu są z nim spójne (doprowadzenie powietrza, sposób podawania paliwa, strefy spalania).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest kocioł fluidalny?
Kocioł fluidalny to kocioł, w którym spalanie zachodzi w złożu "upłynnionym" strumieniem powietrza. Złoże intensywnie się miesza, co sprzyja równomiernej temperaturze i dobremu dopalaniu paliwa. Na schematach szuka się strefy złoża i doprowadzenia powietrza od dołu.
Jak rozpoznać na schemacie kocioł rusztowy?
Kocioł rusztowy rozpoznasz po obecności rusztu (stałego lub ruchomego), na którym spala się paliwo w warstwie. Typowe są elementy związane z przesuwem paliwa, żużlem i doprowadzeniem powietrza pod ruszt. Brak charakterystycznego złoża fluidalnego.
Jakie cechy schematu wskazują na kocioł pyłowy?
Dla kotła pyłowego typowe są palniki pyłowe i układ podawania paliwa w postaci pyłu (np. z przygotowania/mielenia). Schemat zwykle pokazuje strefę palników oraz doprowadzenie mieszaniny pyłu i powietrza. Nie ma rusztu ani klasycznego złoża fluidalnego.
Dlaczego kocioł olejowy nie jest kotłem fluidalnym?
Kocioł olejowy opiera się na spalaniu paliwa ciekłego w palniku (rozpylanie i mieszanie z powietrzem), a nie na spalaniu w warstwie złoża. Dlatego na schematach dominują elementy palnika i doprowadzenia oleju, a nie strefa złoża oraz dystrybucja powietrza pod złożem.
Jakie paliwa najczęściej kojarzy się z kotłami fluidalnymi?
W ujęciu ogólnym kotły fluidalne kojarzy się ze spalaniem paliw stałych, często o zróżnicowanej jakości, ponieważ intensywne mieszanie w złożu ułatwia stabilne spalanie. W praktyce dobór paliwa i technologii zależy od projektu instalacji oraz wymagań emisyjnych.
Czy na egzaminie mogą pytać o rozpoznanie kotła tylko po rysunku?
Tak, to częsty typ zadania: identyfikacja urządzenia po schemacie. Warto ćwiczyć rozpoznawanie elementów rozstrzygających: ruszt, palniki (olejowe/pyłowe), złoże fluidalne, drogi powietrza i spalin. Pomaga też porównywanie kilku schematów obok siebie.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu kotłów na schemacie?
Najczęstsze błędy to skupienie się na ogólnym kształcie kotła zamiast na palenisku, mylenie "pyłowego" z "fluidalnym" oraz ignorowanie sposobu podawania paliwa. Dobra strategia to: najpierw ustalić sposób spalania (ruszt/palniki/złoże), dopiero potem typ kotła.
Jak odróżnić kocioł fluidalny od pyłowego w 10 sekund?
Patrz na palenisko: jeśli jest wyraźna strefa złoża z doprowadzeniem powietrza od dołu (upłynnianie), to wskazuje na fluidalny. Jeśli widzisz palniki pyłowe i podawanie pyłu z powietrzem do komory spalania, to bardziej pasuje kocioł pyłowy.
Kiedy stosuje się kocioł rusztowy zamiast fluidalnego?
To zależy od wielu czynników (paliwo, moc, wymagania emisyjne, koszty eksploatacji). Ogólnie kotły rusztowe wiążą się ze spalaniem warstwowym na ruszcie, a fluidalne – ze spalaniem w złożu. Na egzaminie zwykle sprawdza się rozpoznanie zasady działania, nie dobór projektowy.
Jak przygotować się do pytań o kotły na egzaminie technika energetyka?
Przećwicz zestaw schematów: rusztowy, pyłowy, olejowy i fluidalny. Ucz się "cech rozstrzygających" (ruszt, palnik, złoże, podawanie paliwa) i sprawdzaj je na rysunku. Dodatkowo powtórz słownictwo: palenisko, powietrze pierwotne/wtórne, złoże, spaliny.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: ""Kocioł fluidalny" rozpoznaje się po schemacie paleniska ze złożem, w którym cząstki paliwa unoszone są przez strumień powietrza (złoże pęcherzowe/cyrkulacyjne)."

Materiały:

  • Podręczniki i skrypty z technologii kotłów oraz urządzeń cieplnych (rozdziały o kotłach fluidalnych, rusztowych i pyłowych)
  • Instrukcje eksploatacji (DTR) kotłów dostępne w pracowni/szkole – część opisowa i schematy blokowe
  • Materiały dydaktyczne nauczyciela z identyfikacji elementów kotłowni i rodzajów palenisk
