KWALIFIKACJA ELM3 - CZERWIEC 2007



PYTANIE NR 28.

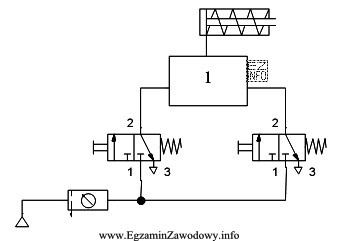

Na rysunku przedstawiono schemat pneumatycznego układu sterowania ruchem siłownika jednostronnego działania. Jaki element należy zastosować w miejscu oznaczonym na schemacie numerem 1, by wysunąć tłoczysko jedynie przy jednoczesnym włączeniu obu przycisków?
Ilustracja przedstawia schemat pneumatycznego układu sterowania ruchem siłownika jednostronnego działania, co jest typowe
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Jednoczesne wciśnięcie dwóch przycisków oznacza, że sygnał sterujący ma pojawić się na wyjściu tylko wtedy, gdy aktywne są oba wejścia. Tę funkcję realizuje pneumatyczna bramka logiczna AND (zawór dwuciśnieniowy). Bramką OR wystarczyłby jeden przycisk, a zawory progowy i zwrotno-dławiący nie realizują logiki.

Pełne wyjaśnienie:

W układach pneumatycznych często trzeba zrealizować zależność typu: "ruch siłownika ma nastąpić tylko wtedy, gdy spełnione są dwa warunki naraz". W treści zadania ten wymóg jest podany wprost: tłoczysko ma się wysunąć jedynie przy jednoczesnym włączeniu obu przycisków. To jest klasyczna funkcja logiczna AND (koniunkcja).

Pneumatyczna bramka logiczna AND (często nazywana też zaworem dwuciśnieniowym) ma dwa wejścia i jedno wyjście. Wyjście jest zasilone tylko wtedy, gdy na obu wejściach jednocześnie pojawi się ciśnienie. Dzięki temu siłownik nie dostanie sygnału sterującego, gdy wciśnięty będzie tylko jeden przycisk.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "Pneumatyczna bramka logiczna OR" realizuje alternatywę: wyjście pojawia się, gdy aktywne jest którekolwiek z wejść. W takim rozwiązaniu wystarczyłoby naciśnięcie jednego przycisku, co przeczy warunkowi "jedynie przy jednoczesnym włączeniu obu".
  • "Pneumatyczny zawór progowy" działa w oparciu o osiągnięcie zadanego ciśnienia progowego (przełącza się po przekroczeniu progu). Taki element nie jest przeznaczony do sprawdzania dwóch niezależnych sygnałów z przycisków i nie wymusza ich równoczesności.
  • "Pneumatyczny zawór zwrotno-dławiący" służy do regulacji prędkości (dławienie przepływu w jednym kierunku przy swobodnym przepływie w drugim). Może wpływać na dynamikę ruchu siłownika, ale nie realizuje funkcji logicznej "oba sygnały naraz".

Wskazówka egzaminacyjna: gdy w poleceniu pojawia się "tylko gdy oba", "jednocześnie dwa warunki", "dwuręczne uruchomienie" – najczęściej chodzi o bramkę AND / zawór dwuciśnieniowy. Gdy jest "gdy dowolny z sygnałów" – wtedy rozważa się bramkę OR.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pneumatyczna bramka logiczna AND?
Pneumatyczna bramka AND to element logiki pneumatycznej, który podaje ciśnienie na wyjście tylko wtedy, gdy jednocześnie na obu wejściach pojawi się sygnał (ciśnienie). W praktyce bywa nazywana zaworem dwuciśnieniowym i stosuje się ją do realizacji warunków "oba naraz".
Dlaczego w układzie dwuręcznym stosuje się bramkę AND, a nie OR?
W sterowaniu dwuręcznym celem jest wymuszenie wciśnięcia dwóch przycisków, aby uruchomić ruch. Bramką OR uruchomiłaby wyjście już po naciśnięciu jednego przycisku, więc nie spełnia wymogu bezpieczeństwa. Bramką AND wyjście pojawia się dopiero przy dwóch sygnałach naraz.
Jak rozpoznać na schemacie, że potrzeba bramki AND?
Szukaj sytuacji, gdy dwa niezależne sygnały (np. z dwóch zaworów 3/2 sterowanych przyciskiem) mają dopiero wspólnie sterować elementem wykonawczym. Jeśli polecenie zawiera słowa "jednocześnie", "tylko wtedy, gdy oba", "dwuręcznie", to typowym rozwiązaniem jest bramka AND (zawór dwuciśnieniowy).
Co się stanie, jeśli zamiast AND wstawię bramkę OR?
Po zastosowaniu bramki OR sygnał na wyjściu pojawi się, gdy zadziała którykolwiek z przycisków. W efekcie siłownik może wysunąć tłoczysko po naciśnięciu tylko jednego przycisku, co łamie założenie "jedynie przy jednoczesnym włączeniu obu" i może być niebezpieczne w aplikacjach dwuręcznych.
Co to jest zawór dwuciśnieniowy w pneumatyce?
Zawór dwuciśnieniowy to często spotykana nazwa elementu realizującego funkcję logiczną AND. Ma dwa wejścia ciśnieniowe i jedno wyjście. Na wyjściu pojawia się ciśnienie dopiero wtedy, gdy oba wejścia są zasilone. Dzięki temu można wymuszać spełnienie dwóch warunków jednocześnie.
Czy zawór progowy może zastąpić bramkę logiczną AND?
Zwykle nie. Zawór progowy reaguje na wartość ciśnienia (przełącza się po przekroczeniu nastawy), a nie na dwa niezależne sygnały z dwóch przycisków. Nie jest przeznaczony do realizacji warunku "dwa sygnały jednocześnie", więc nie zastąpi poprawnie bramki AND w takim zadaniu.
Do czego służy zawór zwrotno-dławiący w pneumatyce?
Zawór zwrotno-dławiący służy do regulacji przepływu, najczęściej w celu ustawienia prędkości ruchu siłownika. Dławi przepływ w jednym kierunku, a w przeciwnym umożliwia swobodny przepływ przez zawór zwrotny. To element regulacyjny, a nie logiczny.
Jak działa siłownik jednostronnego działania w takim układzie?
Siłownik jednostronnego działania wysuwa tłoczysko pod wpływem ciśnienia doprowadzonego do komory roboczej, a powrót realizuje zwykle sprężyna (lub obciążenie zewnętrzne). Dlatego sygnał sterujący (ciśnienie) musi pojawić się tylko wtedy, gdy układ spełnia wymagany warunek, np. wciśnięte są oba przyciski.
Jakie błędy najczęściej popełnia się przy bramkach AND i OR na egzaminie?
Najczęstszy błąd to mechaniczne mylenie nazw: wybór OR mimo opisu "jednocześnie oba". Drugi typ błędu to wybieranie zaworów regulacyjnych (progowy, zwrotno-dławiący), bo są znane z praktyki, mimo że nie realizują funkcji logicznych. Pomaga analiza warunku: "oba" vs "dowolny".
Kiedy w pneumatyce stosuje się bramkę OR zamiast AND?
Bramkę OR stosuje się wtedy, gdy wyjście ma być aktywne, gdy zadziała którykolwiek z sygnałów wejściowych, np. uruchomienie z dwóch różnych stanowisk, sygnał z czujnika lub z przycisku ręcznego. W zadaniach z wymogiem jednoczesności dwóch sygnałów OR nie spełni warunku.
info

To pytanie poprawnie rozwiązuje 42% zdających egzamin. trudne

Eksperci podkreślają: "Jednoczesne wciśnięcie dwóch przycisków oznacza, że sygnał sterujący ma pojawić się na wyjściu tylko wtedy, gdy aktywne są oba wejścia."

Materiały:

  • Materiały dydaktyczne z pneumatyki siłowej: logika pneumatyczna AND/OR oraz symbole na schematach
  • Ćwiczenia: analiza stanów wejść/wyjścia dla bramki AND i OR w pneumatyce
  • Instrukcje i katalogi producentów pneumatyki (sekcja: zawory dwuciśnieniowe oraz zawory alternatywne)
