W układach hydrauliki siłowej elementy na schemacie identyfikuje się przede wszystkim po funkcji i symbolice. Hydrauliczny zawór rozdzielający jest elementem sterującym, którego zadaniem jest zmiana drogi (kierunku) przepływu cieczy roboczej. W praktyce oznacza to przełączanie połączeń pomiędzy portami (np. zasilanie, powrót, wyjścia do komór siłownika) w zależności od położenia suwaka/elementu sterującego.

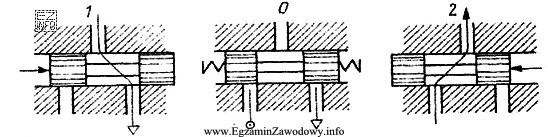

Odpowiedź "hydraulicznego zaworu rozdzielającego." jest poprawna, jeżeli na rysunku widoczny jest symbol/układ pokazujący co najmniej dwie konfiguracje połączeń między przyłączami (czyli różne pozycje pracy elementu sterującego). To jest kluczowa cecha rozdzielaczy: nie "wytwarzają" one energii (jak pompa) i nie "wykonują" ruchu (jak siłownik), tylko przełączają przepływ.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "hydraulicznego zaworu dławiącego." – dławik służy do regulacji natężenia przepływu (ograniczania strumienia), co w konsekwencji wpływa np. na prędkość siłownika. Typowo nie jest to element przełączający kierunek między kilkoma drogami przepływu.
- "siłownika hydraulicznego." – siłownik jest elementem wykonawczym, który zamienia energię ciśnienia na ruch liniowy (lub obrotowy w wersji obrotowej). Na schemacie rozpoznaje się go jako odbiornik energii, a nie element przełączający połączenia między portami.
- "pompy hydraulicznej." – pompa jest źródłem zasilania, wytwarza przepływ (a pośrednio ciśnienie w zależności od obciążenia). Jej symbol i rola na schemacie są inne niż rozdzielacza; pompa nie służy do przełączania dróg przepływu do odbiorników.
Wskazówka egzaminacyjna: gdy widzisz na schemacie element, który ma kilka przyłączy i "przełącza" połączenia między nimi, w pierwszej kolejności rozważ rozdzielacz. Gdy element wygląda jak ograniczenie przepływu w jednej gałęzi – rozważ dławik. Gdy pokazuje cylinder/tłok – siłownik. Gdy jest po stronie zasilania i odpowiada za dopływ – pompa.
